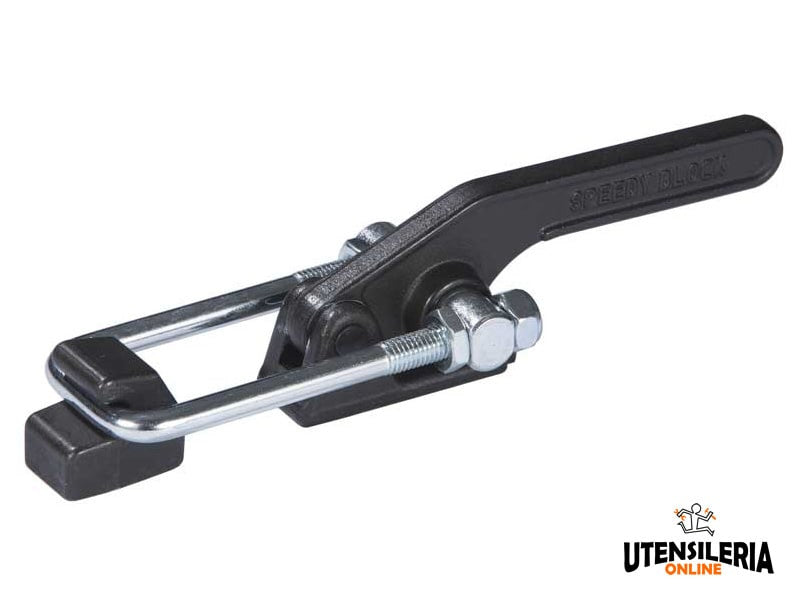

Dispositif de serrage à tirant double 1700-T2S soudable exécution lourde Speedy block
Serrage Speedy Block 1700/T2S avec tirant double fileté standard et étrier de fixation pour exécution professionnelle lourde. Réalisé en acier estampé à chaud, soudable, peint en noir.
Utilisé principalement pour la fermeture de couvercles à charnière et de conteneurs.
Lors du montage entre les surfaces en contact, il est recommandé d'interposer un lubrifiant spécial.
Les caractéristiques constructives et les matériaux choisis confèrent à ces outils des propriétés de haute résistance.
La base d'appui est parallèle à la droite d'action de la force et en position fermée, le levier de commande est aligné avec la base d'appui.
Le mouvement circulaire du levier de commande est transformé en mouvement linéaire du tirant.
Axe: Acier trempé, rectifié et moleté pour empêcher la rotation.
Tirant, axe oscillant et écrous: Acier zingué
Les dispositifs de serrage de la série 1700/T2S sont fournis complets avec tirant double, écrous et étrier de fixation.
Mesures et détails techniques
| Tirant | 1700/T2S |
| A | 221 |
| B | 55 |
| C | 21 |
| D | 94÷106 |
| E | 64 |
| F | 38 |
| G | 46 |
| L | 68 |
| M | 26.5 |
| N | 34.5 |
| O | 7 |
| P | 19 |
| S | 54÷58 |
| T | M10 |
| Fh (daN) | 1700 |
| FhX (daN) | 1400 |
