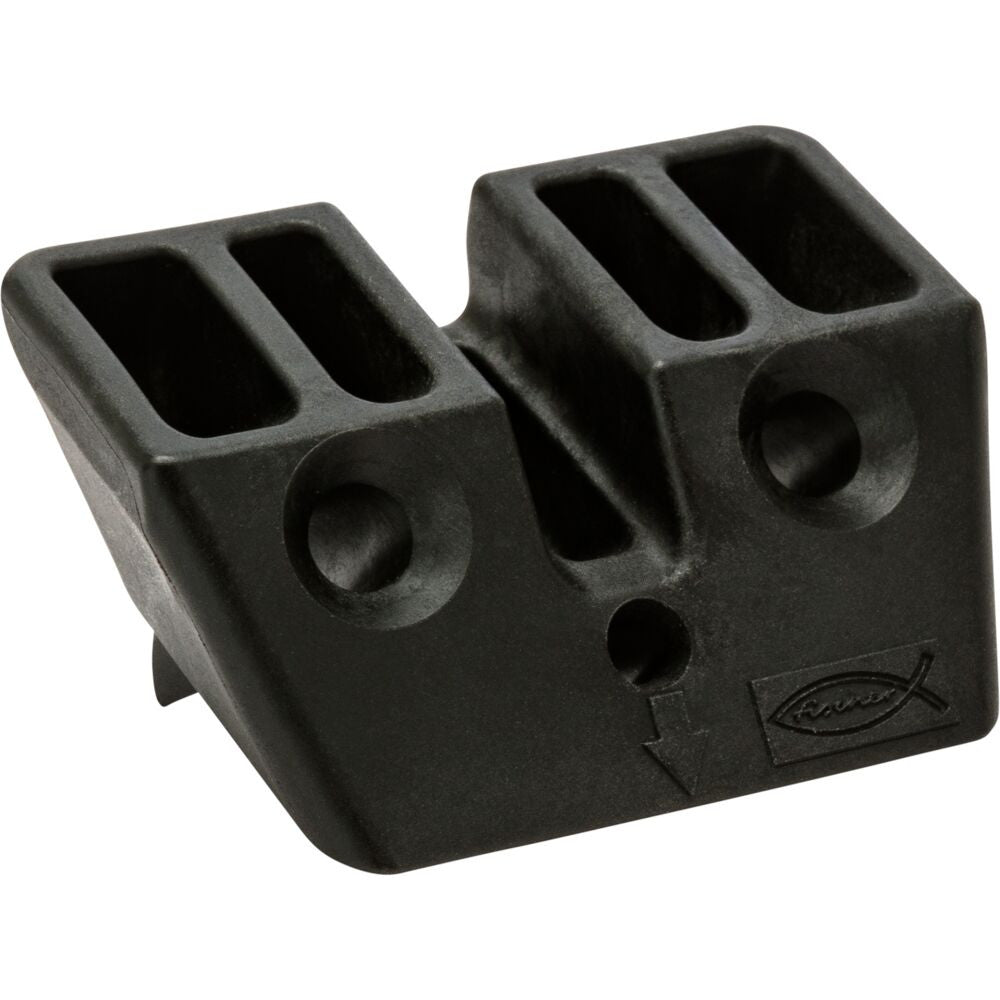

Fischer connecteur CSC 45 Power-Fast 160 pour planchers mixtes bois-béton 100 kits
Connecteur pour planchers mixtes bois-béton Fischer CSC 45 PowerFast, pour le renforcement structurel des planchers existants ou neufs. Vis non incluses, à sélectionner en fonction des besoins de fixation d.8mm
Les avantages de l'utilisation du connecteur CSC 45 PowerFast
100% de capacité
Doublement de la capacité par rapport à un plancher simple en bois.
Plus léger
-40% de poids structurel par rapport aux techniques traditionnelles telles que les dalles en hourdis de béton, à capacité égale.
Aucune vibration
Aucune oscillation ou vibration due au piétinement.
Aucun bruit
Aucun bruit transmis d'un étage à l'autre.
Le bois a été le matériau le plus utilisé pour la construction de planchers et de toitures dans les bâtiments historiques, mais il est encore utilisé dans les nouvelles constructions.
Pour résoudre les problèmes d'un plancher en bois, il est conseillé d'ajouter une coulée de béton au-dessus. Mais couler du béton sur la structure existante n'est pas suffisant. Pour que l'intervention soit efficace, il est nécessaire de faire travailler les deux structures ensemble grâce à des éléments spéciaux.
Le connecteur Fischer CSC 45 PowerFast n'a pas besoin de pré-perçage et réduit le nombre de points de connexion sur chaque poutre par rapport aux systèmes existants, permettant une application extrêmement rapide.
Sa conception a été spécialement étudiée pour assurer une prise sûre dans la dalle de béton et garantir une parfaite inclinaison des vis à 45° et la bonne profondeur d'insertion dans la poutre.
La rainure centrale offre en outre un support pour la fixation du treillis soudé. Rendant superflue l'opération de ligature et accélérant la mise en place.
Convient pour :
- Renforcement et raidissement de planchers neufs et existants avec chape collaborante en béton normal ou allégé, en présence ou en absence de planches d'interposition.
- Adaptation sismique de bâtiments avec plancher en bois
Approuvé pour :
- Bois lamellé
- Bois massif
Données Techniques
| Forme de la tête | Fraisée |
| Diamètre des trous de gabarit de vis | 8 mm |
| Diamètre du trou de positionnement | 5 mm |
| Diamètre de vis recommandé | 8 mm |
| Longueur de vis | en fonction des besoins |
| Dimensions du connecteur A x B x H | 75 x 57 x 25 mm |
| Contenu de l'emballage | 200 pièces |
COMMENT UTILISER LE PRODUIT
Positionner le connecteur CSC 45 Power-Fast au centre de la poutre en bois, en respectant le pas correct (min/max) de dimensionnement.
Bloquer les connecteurs CSC 45 Power-Fast à l'aide d'un marteau. Les dents de perçage stabilisent le connecteur sur l'élément en bois sous-jacent.
Positionner les connecteurs en veillant à ce que la flèche soit dirigée vers l'extrémité externe du plancher et que les vis pointent vers le centre du plancher.
Placer les vis Power-fast dans les gabarits du connecteur et les insérer dans le bois avec un léger coup de marteau.
Visser les vis Power-fast jusqu'à la butée précise indiquée par les logements fraisés en utilisant un tournevis à chocs et un embout TX40.
