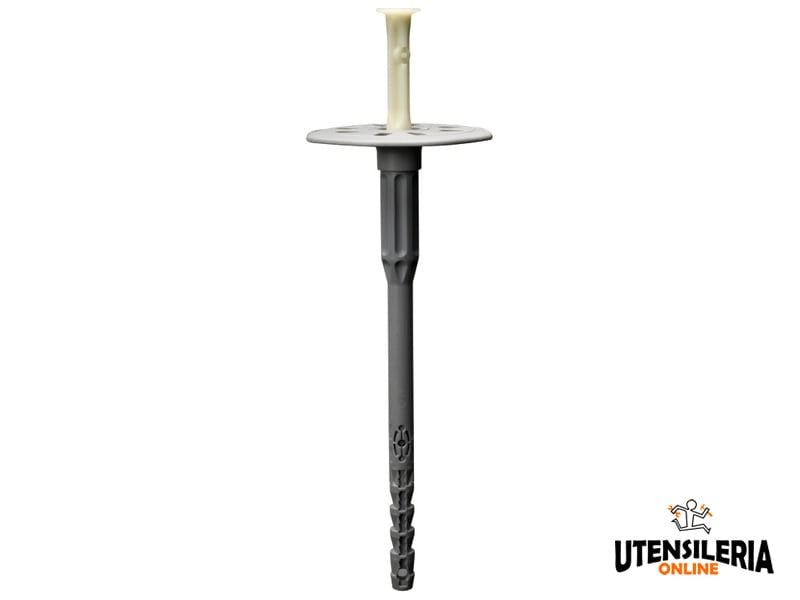

Fischer cheville à percussion FIF CN II 8/320 pour isolation thermique extérieure ETICS 368 mm lot de 100

Name: Fischer cheville à percussion FIF CN II 8/320 pour isolation thermique extérieure ETICS 368 mm lot de 100
Brand: Fischer
SKU: 546456
Price: 280.41 EUR
Availability: InStock

€280,41 EUR

Taxes incluses. Expédition calculée lors du paiement.

Ancrâge à percussion haute performance pour systèmes composites d'isolation thermique extérieure (ETICS) avec broche composite. Certifié pour les classes de matériau A, B, C, D, E.

Les chevilles à percussion FIF CN II de Fischer sont équipées d'une broche composite en acier-plastique, pour assurer une coupure thermique quasi-totale tout en garantissant les performances de charge. Le temps d'installation est minimisé grâce à la profondeur d'ancrage de seulement 35 mm et à l'installation par percussion. Utilisable pour des épaisseurs d'isolant jusqu'à 340 mm.

La zone de compression dans la tige, positionnée au-dessus de la zone d'expansion, permet au disque de ne pas s'enfoncer dans le panneau isolant lors de la percussion. L'expansion asymétrique permet une prise optimale même sur les matériaux perforés.

Le disque adhère parfaitement à l'isolation grâce à son épaisseur de seulement 2,5 mm. Cela permet l'application de couches de lissage minces. En cas d'utilisation de matériaux isolants très souples, il est possible de combiner la fixation avec les disques de retenue DT 90, DT 110 et DT 140 pour augmenter la surface de pression.

Homologation

ETA-14/0087
ETA-18/0393

omologazione ancoraggio Fischer FIF CN II

DOMAINES D'UTILISATION

Convient pour:

Fixation de panneaux de systèmes composites d'isolation thermique extérieure (ETICS) sur béton et maçonnerie
Installation à fleur de surface dans les matériaux de systèmes composites d'isolation thermique (ETICS), par exemple polystyrène et laine minérale

Convient pour:

Béton
Brique pleine en terre cuite
Brique perforée verticalement en terre cuite
Bloc creux en béton allégé
Béton cellulaire autoclavé

Disponibles en ligne en différentes tailles:

330 / 310 mm

Produit	Code	Diamètre de perçage d0	Profondeur d'ancrage hnom	Longueur de fixation l	Profondeur de perçage min h1	Longueur utile max tfix	Conductivité thermique	Diamètre du disque	Conditionnement
FIF-CN II 8/60	546443	8 mm	35 mm	108 mm	45 / 65 mm	70 / 50 mm	0,001 w/k	60 mm	100 pièces
FIF-CN II 8/80	546444	8 mm	35 mm	128 mm	45 / 65 mm	90 / 70 mm	0,000 w/k	60 mm	100 pièces
FIF-CN II 8/100	546445	8 mm	35 mm	148 mm	45 / 65 mm	110 / 90 mm	0,000 w/k	60 mm	100 pièces
FIF-CN II 8/120	546446	8 mm	35 mm	168 mm	45 / 65 mm	130 / 110 mm	0,000 w/k	60 mm	100 pièces
FIF-CN II 8/140	546447	8 mm	35 mm	188 mm	45 / 65 mm	150 / 130 mm	0,000 w/k	60 mm	100 pièces
FIF-CN II 8/160	546448	8 mm	35 mm	208 mm	45 / 65 mm	170 / 150 mm	0,000 w/k	60 mm	100 pièces
FIF-CN II 8/180	546449	8 mm	35 mm	228 mm	45 / 65 mm	190 / 170 mm	0,000 w/k	60 mm	100 pièces
FIF-CN II 8/200	546450	8 mm	35 mm	248 mm	45 / 65 mm	210 / 190 mm	0,000 w/k	60 mm	100 pièces
FIF-CN II 8/220	546451	8 mm	35 mm	268 mm	45 / 65 mm	230 / 210 mm	0,000 w/k	60 mm	100 pièces
FIF-CN II 8/240	546452	8 mm	35 mm	288 mm	45 / 65 mm	250 / 230 mm	0,000 w/k	60 mm	100 pièces
FIF-CN II 8/260	546453	8 mm	35 mm	308 mm	45 / 65 mm	270 / 250 mm	0,000 w/k	60 mm	100 pièces
FIF-CN II 8/280	546454	8 mm	35 mm	328 mm	45 / 65 mm	290 / 270 mm	0,000 w/k	60 mm	100 pièces
FIF-CN II 8/300	546455	8 mm	35 mm	348 mm	45 / 65 mm	310 / 290 mm	0,000 w/k	60 mm	100 pièces
FIF-CN II 8/320	546456	8 mm	35 mm	368 mm	45 / 65 mm	0,001 w/k	60 mm	100 pièces
FIF-CN II 8/340	546457	8 mm	35 mm	388 mm	45 / 65 mm	350 / 330 mm	0,001 w/k	60 mm	100 pièces

Charges

Charges maximales pour un ancrage simple pour la fixation de systèmes composites d'isolation thermique extérieure (ETICS)

Pour la conception, il convient de consulter l'Évaluation Technique Européenne ETA-18/0393.

Matériau de support	densité min du matériau de support ρ	Résistance min à la compression de la brique fb	Méthode de perçage hnom	Charges admissibles selon l'évaluation ETA l	Charges caractéristiques selon l'évaluation ETA
Béton	-	C16/20 N/mn2	Rotopercussion	0,25 kN	0,75 kN
Béton	-	C50/60 N/mn2	Rotopercussion	0,25 kN	0,75 kN
Brique pleine en terre cuite	2,0 kg/dm³	12 N/mn2	Rotopercussion	0,25 kN	0,75 kN
Brique semi-perforée	1,0 kg/dm³	12 N/mn2	Rotation	0,17 kN	0,50 kN
Béton allégé	0,8 kg/dm³	6 N/mn2	Rotopercussion	0,17 kN	0,50 kN
Béton cellulaire autoclavé	0,4 kg/dm³	4 N/mn2	Rotation	0,10 kN	0,30 kN

COMMENT UTILISER LE PRODUIT

La fixation est adaptée pour une installation par passage.

Installation simple et rapide par percussion.

Les couches non porteuses telles que l'adhésif et l'enduit existant doivent être incluses dans la longueur utile maximale.

Pour le perçage dans la maçonnerie perforée, il est recommandé d'utiliser le foret SDS Plus 8/100/400 doté d'une plaquette au carbure affûtée et d'une fixation SDS Plus à géométrie optimisée pour réduire l'impact en cas de perçage à percussion rotative.
