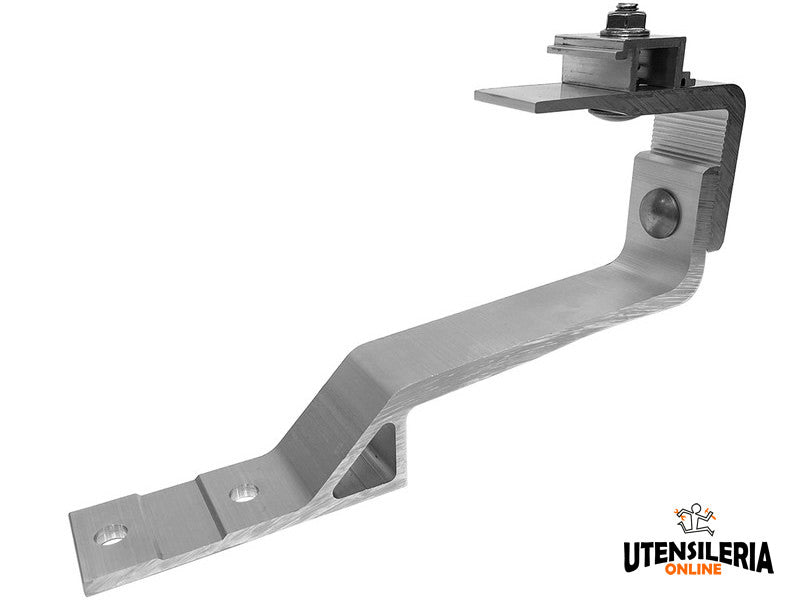

Crochet en aluminium GTA 1 Fischer pour tuiles plates à 1 réglage (10 pcs)
Crochet abaissé pour tuiles plates sans liteau à simple réglage avec moletage antidérapant pour faciliter l'installation.
Convient aussi bien pour les profilés Solar-light que Solar-fish grâce à la rotation de l'élément butoir de profilé.
Le crochet GTA 1, grâce à une géométrie optimisée et à des matériaux hautement performants, est caractérisé par une capacité de charge élevée. La rotation à 180° de l'élément d'accrochage permet la fixation aussi bien du profilé Solar-Light que Solar-Fish. Il s'adapte à tout type de tuile grâce au réglage vertical.
La plaque de base avec 2 trous de 9 mm facilite la liaison avec la structure de support tandis que les moletages antidérapants facilitent le positionnement correct du crochet avant de serrer les vis. Fourni déjà assemblé, ainsi aucun accessoire supplémentaire ne sera nécessaire pour le relier aux profilés Solar.
Le crochet est réalisé en alliage d'aluminium AW 6060 T66 et AW 6082 T6 conformément à la norme européenne EN 755-2:2016. La visserie est en acier inoxydable classe A2-70 selon la norme EN ISO 3506-1/2:2010.
Données Techniques
| Hauteur totale | 106 - 125 mm |
| Couple de serrage (T) | 10Nm |
| Clé de serrage (CW) | 13 mm |
| Charge recommandée en compression (F) | 1,37 kN |
| Hauteur hors tuile inférieure (h) | 30 mm |
| Réglage horizontal butoir profilé (D) | 39 - 59 mm |
COMMENT UTILISER LE PRODUIT
Définir l'entraxe des crochets en fonction des charges de neige et de vent de la zone d'installation de l'installation.
Identifier la position des crochets en fonction de la structure porteuse et du layout de l'installation.
Soulever la tuile et fixer la base du crochet au moyen de l'ancrage approprié déterminé en fonction du type et de la stratigraphie du support porteur.
Serrer les boulons des connexions réglables avant d'installer les profilés.
