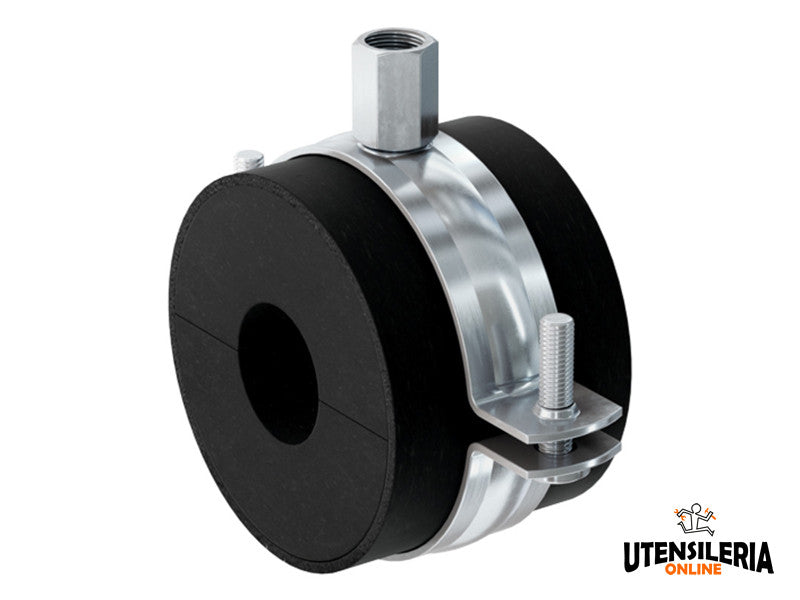

Colliers pour tuyaux de réfrigération Fischer FRS K, isolant 19mm (10pcs) - Collier FRS K 48-49/19 réf.506502 (14pcs)
Collier Fischer FRS K avec isolation intégrée de 19 mm pour tuyaux de réfrigération et de climatisation d'un diamètre allant jusqu'à 6".
Fixation rapide des tuyaux
Système de fermeture à double vis
Lamelle intégrée pour la distribution des charges
Écrou avec double filetage M8/M10 ou M12/M16
Plage de serrage de 1/2" à 6"
Pour tuyaux de réfrigération et de climatisation
Matériau résistant au vieillissement
Testé pour charges moyennes/lourdes
Installation avec barres filetées
Isolation de 19 mm d'épaisseur
Le collier pour tuyaux FRS K fait partie du système SaMontec Seismic pour le support de tuyaux avec charges moyennes/lourdes. Possibilité de support antisismique même sur installations existantes sans démonter l'installation.
L'FRS K est équipé d'isolation intégrée de 19 mm, ce qui le rend idéal pour l'installation de tuyaux dans des applications de réfrigération et de climatisation. Le matériau auto-adhésif assure une installation facile du collier pour tuyaux de réfrigération.
L'écrou de connexion de ce collier a une double filetage M8/M10 ou M12/M16 pour permettre des choix de montage optimisés. La lamelle intégrée pour la distribution des charges garantit une transmission de charge optimale et permet des charges plus élevées.
Matériau: Mousse de polyuréthane
Résistance à la diffusion: 7000 μ
Densité: 80 kg/m³
Conductivité thermique: 0,024-0,026 W/(m × K)
Plage de température: -45°C ÷ +105°C
Vis de blocage: vis à tête plate avec croix
Comportement au feu: DIN 4102 Classe B2
Disponible en différentes tailles:
| Code | Filetage - A | Dimension nominale | Épaisseur de l'isolant - S AF | Largeur - B | Hauteur - H | Hauteur - Z | Vis de blocage | Longueur du matériau d'isolation - b2 | Charge statique max | Emballage | |
| FRS K 21-22/19 | 506498 | M8 / M10 | 1/2" | 19 mm | 99 mm | 77 mm | 44 mm | M6 | 50 | 0,16 kN | 10 pièces |
| FRS K 27-28/19 | 506499 | M8 / M10 | 3/4" | 19 mm | 106 mm | 90 mm | 50 mm | M6 | 50 | 0,18 kN | 10 pièces |
| FRS K 34-35/19 | 506500 | M8 / M10 | 1" | 19 mm | 115 mm | 97 mm | 53 mm | M6 | 50 | 0,20 kN | 10 pièces |
| FRS K 42/19 | 506501 | M8 / M10 | 1 1/4" | 19 mm | 125 mm | 109 mm | 59 mm | M6 | 50 | 0,42 kN | 14 pièces |
| FRS K 48-49/19 | 506502 | M8 / M10 | 1 1/2" | 19 mm | 132 mm | 116 mm | 62,5 mm | M6 | 50 | 0,45 kN | 14 pièces |
| FRS K 60/19 | 506503 | M8 / M10 | 2" | 19 mm | 147 mm | 129 mm | 69 mm | M6 | 50 | 0,51 kN | 17 pièces |
| FRS K 64/19 | 506504 | M8 / M10 | - | 19 mm | 149 mm | 134 mm | 71 mm | M6 | 50 | 0,53 kN | 17 pièces |
| FRS K 76/19 | 506506 | M8 / M10 | 2 1/2" | 19 mm | 162,5 mm | 147 mm | 77 mm | M6 | 50 | 0,60 kN | 14 pièces |
| FRS K 89/19 | 506508 | M8 / M10 | 3" | 19 mm | 188 mm | 165 mm | 86,5 mm | M8 | 50 | 0,66 kN | 14 pièces |
| FRS K 108/19 | 506510 | M8 / M10 | - | 19 mm | 204 mm | 185 mm | 97 mm | M8 | 100 | 1,77 kN | 5 pièces |
| FRS K 114/19 | 506511 | M12 / M16 | 4" | 19 mm | 241 mm | 201 mm | 112 mm | M8 | 100 | 1,84 kN | 5 pièces |
| FRS K 139/19 | 507787 | M12 / M16 | 5" | 19 mm | 270 mm | 227 mm | 125 mm | M8 | 100 | 2,14 kN | 4 pièces |
| FRS K 168/19 | 507788 | M12 / M16 | 6" | 19 mm | 281 mm | 256 mm | 139 mm | M8 | 100 | 2,49 kN | 4 pièces |
