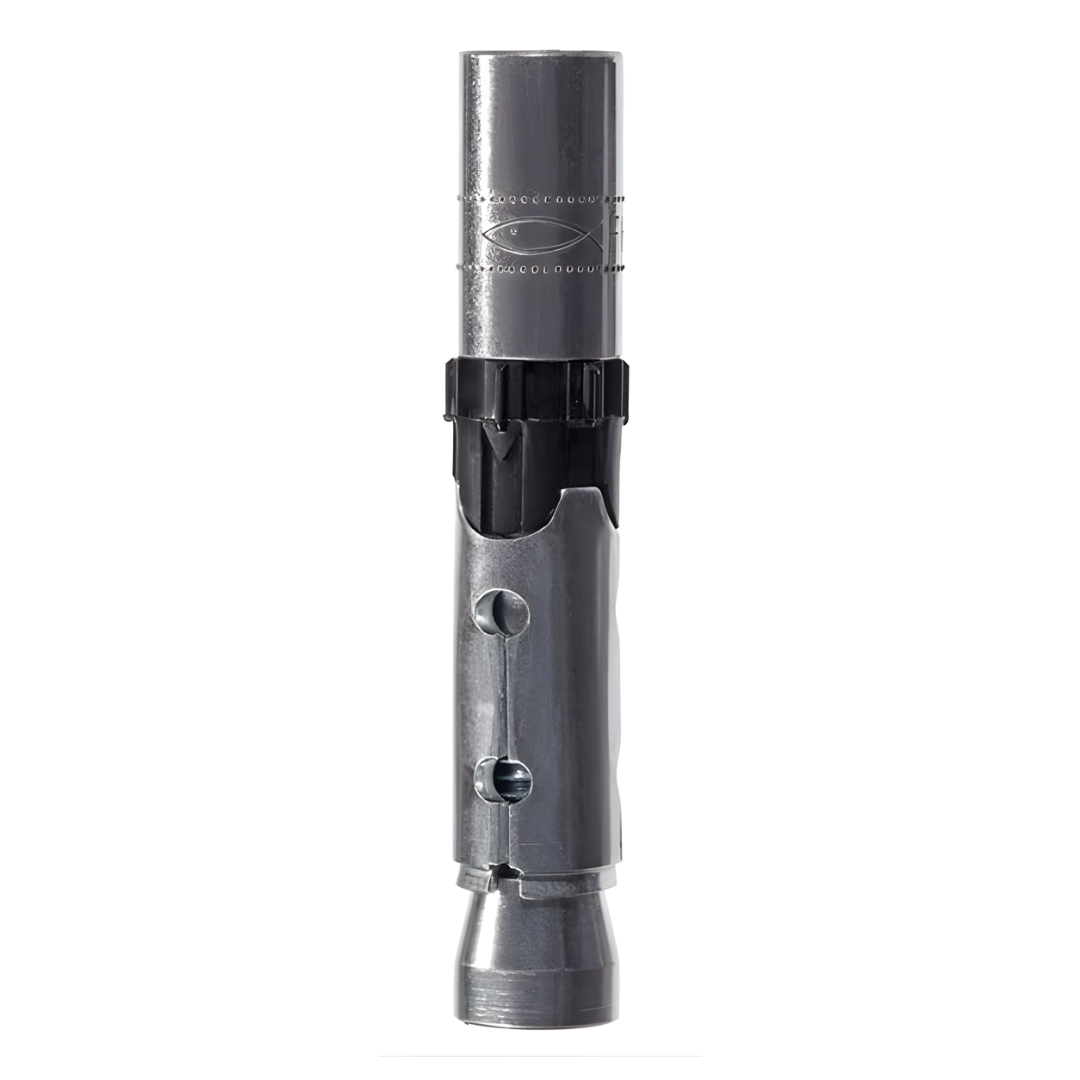

Cheville Fischer FH II 12/M8 I à hautes performances en acier inoxydable A4 (25pcs) - FH II 15/M10 I A4 réf.519018 (25pcs)
Ancorage structurel à expansion Fischer certifié CE, à hautes performances en acier inoxydable A4, haute résistance, idéal pour le béton fissuré avec filetage interne.
L'innovante bague d'expansion assure une distribution uniforme de la charge et garantit des standards de performance très élevés.
Expansion rapide, à contrôle de déformation, pour une sécurité d'installation maximale.
Le contrôle visuel de la pose avec vérification de la rentrée correcte de l'ancrage par rapport au bord du mur garantit l'installation conforme à l'avis technique même sans utiliser de clé dynamométrique.
Le filetage métrique interne permet l'utilisation de différents types de vis ou de barres, permet la dépose de l'objet fixé et la réutilisation du point de fixation, garantissant ainsi une grande flexibilité.
Haute résistance au cisaillement grâce à la section renforcée de l'ancrage et à la classe 8.8 de l'acier.
Convient pour
- Béton avec classe de résistance de C20/25 à C50/60, fissuré et non fissuré
- Béton fissuré et non fissuré avec classe de résistance C12/15
- Pierre naturelle compacte
Applications recommandées
- Structures en acier
- Structures en aluminium (cadres de façades et fenêtres)
- Garde-corps
- Systèmes de tuyauterie suspendus au plafond (sprinklers, ventilation)
- Machines (grues, robots, ponts roulants)
- Glissières de sécurité
- Barrières anti-chute
- Guides d'ascenseurs
- Rayonnages pour entrepôts industriels
Fonctionnement
Installer l'ancrage avec l'insert hexagonal: le filetage interne est soumis à rotation, le cône d'expansion s'enfonce dans la bague en l'élargissant contre les parois du trou.
La bague en plastique noir empêche la rotation de l'ancrage garantissant une expansion sûre. L'ancrage est installé conformément à l'avis technique lorsque la rentrée par rapport au bord du mur est de 3-5 mm. Alternativement, un couple de serrage égal à Tinst peut être appliqué.
Fiche technique
| Code | 520361 | 519018 | 519019 |
| Type | FH II 12/M8 I A4 | FH II 15/M10 I A4 | FH II 15/M12 I A4 |
| Filetage M | M 8 | M 10 | M 12 |
| Profondeur de vissage max lE,max | 25mm | 25mm | 25mm |
| Profondeur de trou min pour installation non traversante h1 | 85mm | 95mm | 95mm |
| Profondeur de vissage min lE,min | 13 + U mm | 10 + U mm | 12 + U mm |
| Épaisseur maximale fixable | 3-5mm | 3-5mm | 3-5mm |
| Diamètre du trou d0 | 12mm | 15mm | 15mm |
| Longueur de fixation l | 77,5mm | 90mm | 90mm |
