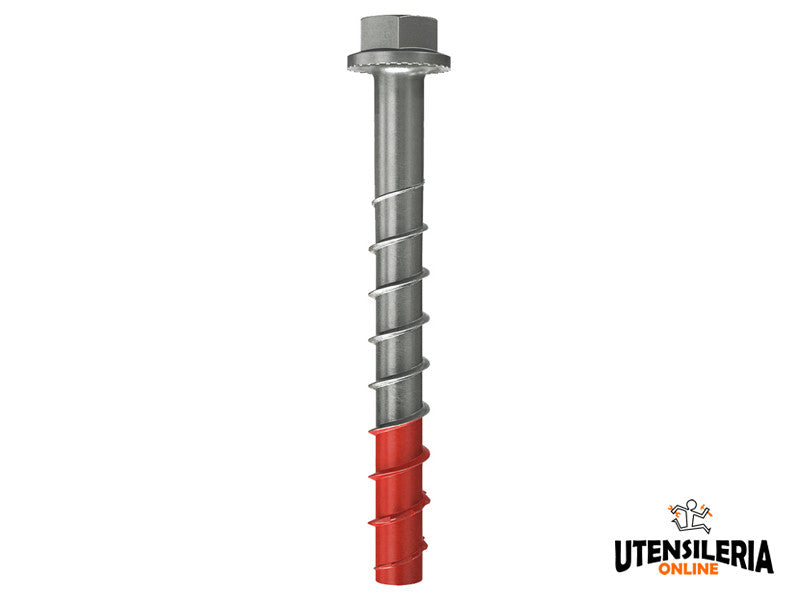

Śruba z łbem sześciokątnym Fischer Ultracut FBS II 10x A4 US (50 sztuk) FBS II 10x120 35 US A4 nr art. 543574 (50 sztuk)
Wysokowydajna śruba do betonu ze stali nierdzewnej A4 do otworów o średnicy 10 mm. Śruba z łbem sześciokątnym do zastosowań w strefie sejsmicznej C2.
Śruby Ultracut FBS II firmy Fischer umożliwiają szybkie i głębokie wkręcanie w beton dzięki piłokształtnej geometrii gwintu i obróbce hartowniczej, której poddawana jest śruba (czerwona część). Wykonane ze stali nierdzewnej A4 w celu zapewnienia wysokiej odporności na korozję, szczególnie w obszarach zewnętrznych i wilgotnych.
Trzy głębokości wkręcania umożliwiają zastosowanie śrub Ultracut FBS II w wielu zastosowaniach, zapewniając maksymalną elastyczność pod względem obciążenia i grubości mocowanego elementu.
Kotwa nie powoduje naprężeń w materiale podłoża (działanie podcięte). Bardzo wysokie obciążenia są zapewnione nawet przy zmniejszonych rozstawach i minimalnych odległościach od krawędzi.
OBSZARY ZASTOSOWAŃ
Nadaje się do:
- Konstrukcje metalowe
- Regały
- Bariery ochronne antyuderzeniowe
- Płyty podstawowe
- Profile metalowe
- Elewacje
- Schody
- Balustrady
- Bramy
- Poręcze
- Elementy rozdzielające
- Elementy ochronne
Certyfikowane do kotwienia w:
- Betonie od C20/25 do C50/60, spękanym
- Betonie od C20/25 do C50/60, niespękanym
Nadaje się również do
- Betonu C12/15
- Muru z cegły pełnej
- Betonu komórkowego autoklawizowanego
- Kamienia naturalnego o zwartej strukturze
Szybkie, bezpieczne i odporne na korozję mocowanie
Szybkie wkręcanie - Dzięki geometrii w kształcie piły i specjalnej obróbce hartowniczej.
Trzy głębokości wkręcania - Umożliwiają zastosowanie ULTRACUT FBS II A4 w wielu aplikacjach dla większej elastyczności.
Certyfikat ETA - Umożliwia wykręcenie śrub do dwóch razy i wstawienie elementu regulacyjnego o grubości do 10 mm.
Żebro pod łbem - Zapobiega przypadkowemu odkręceniu systemu mocowania, czyniąc system bezpieczniejszym.
CERTYFIKATY:
ETA - Europejska ocena techniczna. Europejska Ocena Techniczna ETA-17/0740 EAD 330232-00-0601 Opcja 1 dla betonu spękanego Kategoria odporności sejsmicznej C1 i C2
Raport odporności ogniowej. Klasyfikacja odporności ogniowej R120
Dostępne online w różnych rozmiarach
| Produkt | Kod |
Średnica otworu d0 |
Głębokość otworu dla montażu przelotowego h2 |
Śr. zewn. śruby x dł. śruby Øe x Ls |
Głębokość z mocowaną grubością hnom1 / tfix |
Głębokość z mocowaną grubością hnom2 / tfix |
Głębokość z mocowaną grubością hnom3 / tfix |
Klucz do dokręcania |
Opakowanie |
| FBS II 10x60 10/- US A4 | 543569 | 10 mm | 70 mm | 12x60 mm | 55 / 5 mm | - / - mm | - / - mm | SW 15 | 50 sztuk |
| FBS II 10x70 15/5/- US A4 | 543570 | 10 mm | 80 mm | 12x70 mm | 55 / 15 mm | 65 / 5 mm | - / - mm | SW 15 | 50 sztuk |
| FBS II 10x80 25/15/- US A4 | 543571 | 10 mm | 90 mm | 12x80 mm | 55 / 25 mm | 65 / 15 mm | - / - mm | SW 15 | 50 sztuk |
| FBS II 10x90 5/- US A4 | 543572 | 10 mm | 100 mm | 12x90 mm | 55 / 35 mm | 65 / 25 mm | 85 / 5 mm | SW 15 | 50 sztuk |
| FBS II 10x100 15/- US A4 | 543573 | 10 mm | 110 mm | 12x100 mm | 55 / 45 mm | 65 / 35 mm | 85 / 15 mm | SW 15 | 50 sztuk |
| FBS II 10x120 35/- US A4 | 543574 | 10 mm | 130 mm | 12x120 mm | 55 / 65 mm | 65 / 55 mm | 85 / 35 mm | SW 15 | 50 sztuk |
JAK UŻYWAĆ PRODUKTU
W przypadku montażu w suficie lub podłodze nie jest wymagane czyszczenie otworu. W przypadku otworów w podłodze, instalator powinien wykonać otwór głębszy o 3-krotność średnicy.
Montaż odbywa się za pomocą klucza udarowego z odpowiednimi końcówkami sześciokątnymi.
Kontakt główki z mocowanym elementem gwarantuje prawidłowy montaż śruby (wizualna kontrola montażu).
Do zastosowań w kategorii odporności sejsmicznej C2 należy wypełnić przestrzeń pierścieniową między trzpieniem śruby a otworem w mocowanym elemencie żywicą FIS V, FIS EM Plus, FIS HB lub FIS SB, używając zestawu sejsmicznego FFD.
