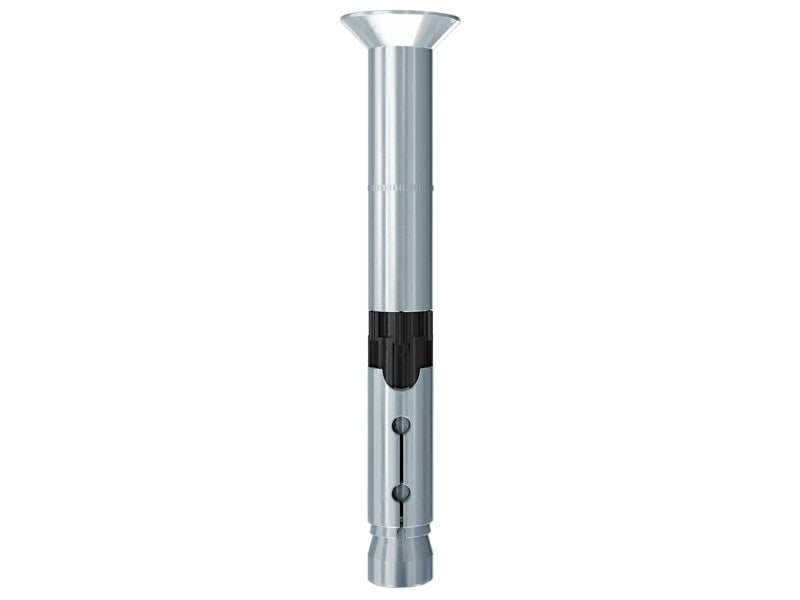

Fischer kotwa rozporowa FH II 18/30 SK z łbem stożkowym płaskim ze stali nierdzewnej (20 szt.)
Kotwa rozporowa Fischer FH II-SK o średnicy 18x z płaską głowicą stożkową to wysokowydajny system mocowań zaprojektowany do wymagających zastosowań w betonie spękanym oraz w strefach sejsmicznych C1 i C2. Dostępny w dwóch wersjach: ze stali ocynkowanej i ze stali nierdzewnej.
Kotwa rozporowa Fischer FH II-SK z płaską głowicą stożkową, dzięki połączeniu działania trzpienia śruby i korpusu kotwy, zapewnia wysoką odporność na ścinanie. Oferuje tę samą zdolność mocowania przy zredukowanej liczbie punktów mocowania.
Podczas dokręcania stożek rozporowy jest wpychany w pierścień i rozszerza się o ściany otworu. Czarny plastikowy pierścień zapobiega obracaniu się kotwy, zapewniając bezpieczne rozszerzenie. Oznacza to, że urządzenie jest wciągane do podłoża kotwiącego.
Zoptymalizowana geometria zmniejsza energię montażu i umożliwia łatwą instalację.
Wysokowydajna kotwa Fischer FH II-SK z płaską głowicą stożkową pozwala na uzyskanie czystszych i bardziej estetycznych instalacji, będąc idealnym rozwiązaniem do mocowania balustrad, schodów i regałów magazynowych w betonie spękanym i niespękanym.
Ta kotwa rozporowa dostępna jest w dwóch wersjach: ze stali ocynkowanej lub nierdzewnej. Ta ostatnia oferuje zwiększoną odporność na korozję i warunki atmosferyczne, co czyni ją najlepszym rozwiązaniem do zastosowań zewnętrznych.
Zastosowania
Balustrady
Stopnie
Wsporniki
Konstrukcje metalowe
Schody
Korytka kablowe
Maszyny
Bramy
Fasady
Kraty
Zatwierdzony dla:
- Beton od C20/25 do C50/60, spękany
- Beton od C20/25 do C50/60, niespękany
Nadaje się również do:
- Beton C12/15
- Kamień naturalny o zwartej strukturze
Certyfikaty
ETA - Europejska Ocena Techniczna. Europejska Ocena Techniczna ETA-07/0025 ETAG 001 Opz. 1 - Dla betonu spękanego
ICC ES Ocena Techniczna ESR-2691
Odporność sejsmiczna C1/C2 Certyfikowany zgodnie z przepisami europejskimi (odporność sejsmiczna C1/C2) i amerykańskimi (projekt sejsmiczny A/F)
Dostępne w różnych rozmiarach:
| Produkt | Kod | Materiał | Certyfikacja | Średnica otworu - do | Minimalna głębokość wiercenia dla montażu przelotowego - h2 | Długość kotwy - l | Maksymalna grubość elementu mocowanego - t fix | Gwint - M | Klucz SW | Opakowanie |
| FH II 18/15 SK gvz | 044923 | Stal ocynkowana | ETA - ICC - C1/C2 | 18 mm | 120 mm | 115 mm | 15 mm | M12 | 8 mm | 20 sztuk |
| FH II 18/25 SK gvz | 044924 | Stal ocynkowana | ETA - ICC - C1/C2 | 18 mm | 130 mm | 125 mm | 25 mm | M12 | 8 mm | 20 sztuk |
| FH II 18/30 SK R | 510935 | Stal nierdzewna | ETA - C1/C2 | 18 mm | 135 mm | 130 mm | 30 mm | M12 | 8 mm | 20 sztuk |
| FH II 18/50 SK gvz | 044925 | Stal ocynkowana | ETA - ICC - C1/C2 | 18 mm | 155 mm | 150 mm | 50 mm | M12 | 8 mm | 20 sztuk |
Jak używać produktu
FH II nadaje się do montażu przelotowego.
Podczas dokręcania stożek jest wciągany do korpusu kotwy, która rozszerza się o ściankę otworu.
Czarny plastikowy pierścień zapobiega obracaniu się kotwy i kompensuje poślizg podczas dokręcania, dzięki czemu element mocowany jest dociskany do podłoża kotwiącego.
