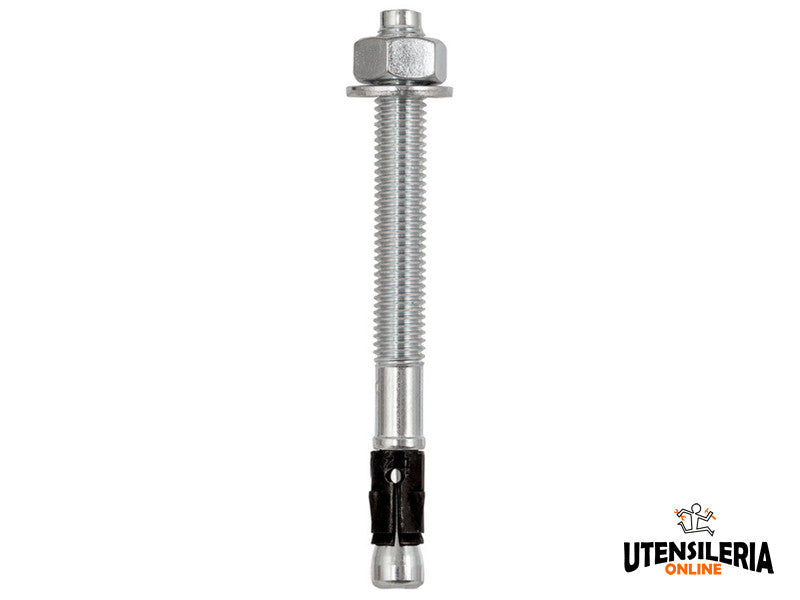

Kotwa rozporowa Fischer FAZ II 16/50 C M16, stal wysokowytrzymała, do betonu zarysowanego, sejsmiczna (10 szt.)

Name: Kotwa rozporowa Fischer FAZ II 16/50 C M16, stal wysokowytrzymała, do betonu zarysowanego, sejsmiczna (10 szt.)
Brand: Fischer
SKU: 503187
Price: 2732.00 PLN
Availability: InStock

2.732,00 PLN 3.721,00 PLN

Z wliczonymi podatkami. Koszt wysyłki obliczany przy realizacji zakupu.

Kotwa rozporowa Fischer FAZ II M16 do betonu spękanego i niespękanego w zastosowaniach sejsmicznych C1/C2. Dostępna w stali ocynkowanej, stali nierdzewnej i stali o wysokiej odporności na korozję.

Fischer FAZ II to stalowa kotwa do betonu spękanego i niespękanego, odpowiednia do zastosowań sejsmicznych w swojej ulepszonej wersji dla maksymalnej odporności na obciążenia rozciągające i ścinające. Z tego powodu możliwe jest zmniejszenie punktów mocowania i rozmiaru płyt kotwiących.

Wysoka nośność jest zapewniona dzięki połączeniu innowacyjnego pierścienia rozporowego i specjalnego kształtu stożka rozporowego. Te dwa elementy zapewniają równomierne obciążenie z bardzo wysoką wydajnością nawet przy zmniejszonych odległościach od krawędzi i między kotwami.

Szybka i precyzyjna instalacja z podwójną certyfikowaną głębokością osadzenia, co skraca czas montażu.

W pełni gwintowany pręt umożliwia rozstawione instalacje dla maksymalnej elastyczności zastosowania. Wystający sworzeń chroni gwint przed uszkodzeniem podczas instalacji.

Zastosowania

Konstrukcje stalowe

Balustrady

Konsole

Schody

Korytka kablowe

Maszyny

Stopnie

Bramy

Schody

Konstrukcje drewniane

Zatwierdzone do:

Betonu od C20/25 do C50/60, spękanego
Betonu od C20/25 do C50/60, niespękanego

Nadaje się również do:

Betonu C12/15 i C80/95
Kamienia naturalnego o zwartej strukturze

Certyfikaty

ETA - Europejska Ocena Techniczna. Europejska Ocena Techniczna ETA-05/0069 ETAG 001 Opz. 1 - Do betonu spękanego

Raport odporności ogniowej. Klasyfikacja odporności ogniowej R120

Dostępne w różnych rozmiarach:

	Kod	Średnica otworu - do	Min. głębokość otworu dla instalacji przelotowej - h2	Długość kotwy - l	Gwint - Ø x długość	Głębokość zakotwienia - hef,stand	Grubość mocowania - t fix	Zredukowana głębokość zakotwienia - hef,red	Grubość mocowania - t fix	Klucz montażowy SW	Opakowanie
FAZ II 16/5 GVZ	522124	16 mm	115 mm	128 mm	M16 x 64 mm	85 mm	5 mm	65 mm	25 mm	-	20 szt
FAZ II 16/5 A4	522125	16 mm	115 mm	128 mm	M16 x 64 mm	85 mm	5 mm	65 mm	25 mm	-	10 szt
FAZ II 16/25 GVZ	095836	16 mm	135 mm	148 mm	M16 x 84 mm	85 mm	25 mm	65 mm	45 mm	24 mm	10 szt
FAZ II 16/25 A4	501423	16 mm	135 mm	148 mm	M16 x 84 mm	85 mm	25 mm	65 mm	45 mm	24 mm	10 szt
FAZ II 16/25 C	501432	16 mm	135 mm	148 mm	M16 x 84 mm	85 mm	25 mm	65 mm	45 mm	24 mm	20 szt
FAZ II 16/50 GVZ	095864	16 mm	160 mm	173 mm	M16 x 109 mm	85 mm	50 mm	65 mm	70 mm	24 mm	10
FAZ II 16/50 A4	501424	16 mm	160 mm	173 mm	M16 x 109 mm	85 mm	50 mm	65 mm	70 mm	24 mm	20 szt
FAZ II 16/50 C	503187	16 mm	160 mm	173 mm	M16 x 109 mm	85 mm	50 mm	65 mm	70 mm	24 mm	10 szt
FAZ II 16/100 GVZ	095865	16 mm	210 mm	223 mm	M16 x 159 mm	85 mm	100 mm	65 mm	120 mm	24 mm	10 szt
FAZ II 16/100 A4	501425	16 mm	210 mm	223 mm	M16 x 159 mm	85 mm	100 mm	65 mm	120 mm	24 mm	10 szt
FAZ II 16/160 GVZ	503254	16 mm	270 mm	283 mm	M16 x 189 mm	85 mm	160 mm	65 mm	180 mm	24 mm	10 szt
FAZ II 16/200 GVZ	095967	16 mm	310 mm	323 mm	M16 x 189 mm	85 mm	200 mm	65 mm	220 mm	24 mm	10 szt
FAZ II 16/250 GVZ	095968	16 mm	360 mm	373 mm	M16 x 100 mm	85 mm	250 mm	65 mm	270 mm	24 mm	10 szt
FAZ II 16/300 GVZ	096188	16 mm	410 mm	423 mm	M16 x 100 mm	85 mm	300 mm	65 mm	320 mm	24 mm	10 szt

JAK UŻYWAĆ PRODUKTU

Nadaje się do instalacji przelotowych i nieprzelotowych, a także do instalacji z odstępami dzięki długiemu gwintowi.

W przypadku FAZ II H, korpus wprowadza się do otworu w sposób tradycyjny za pomocą młotka, dbając o precyzyjne wystawanie gwintu.

Podczas dokręcania stożkowy koniec kotwy jest wciągany w pierścień, który rozszerza się o ścianki otworu.

Kotwa jest prawidłowo zainstalowana po osiągnięciu określonego momentu obrotowego.

W przypadku montażu seryjnego zaleca się użycie młotka FABS.

W przypadku zastosowań kategorii sejsmicznej C2, należy wypełnić przestrzeń pierścieniową między trzpieniem kołka a otworem mocowanego elementu żywicą FIS V, FIS EM, FIS HB lub FIS SB.
