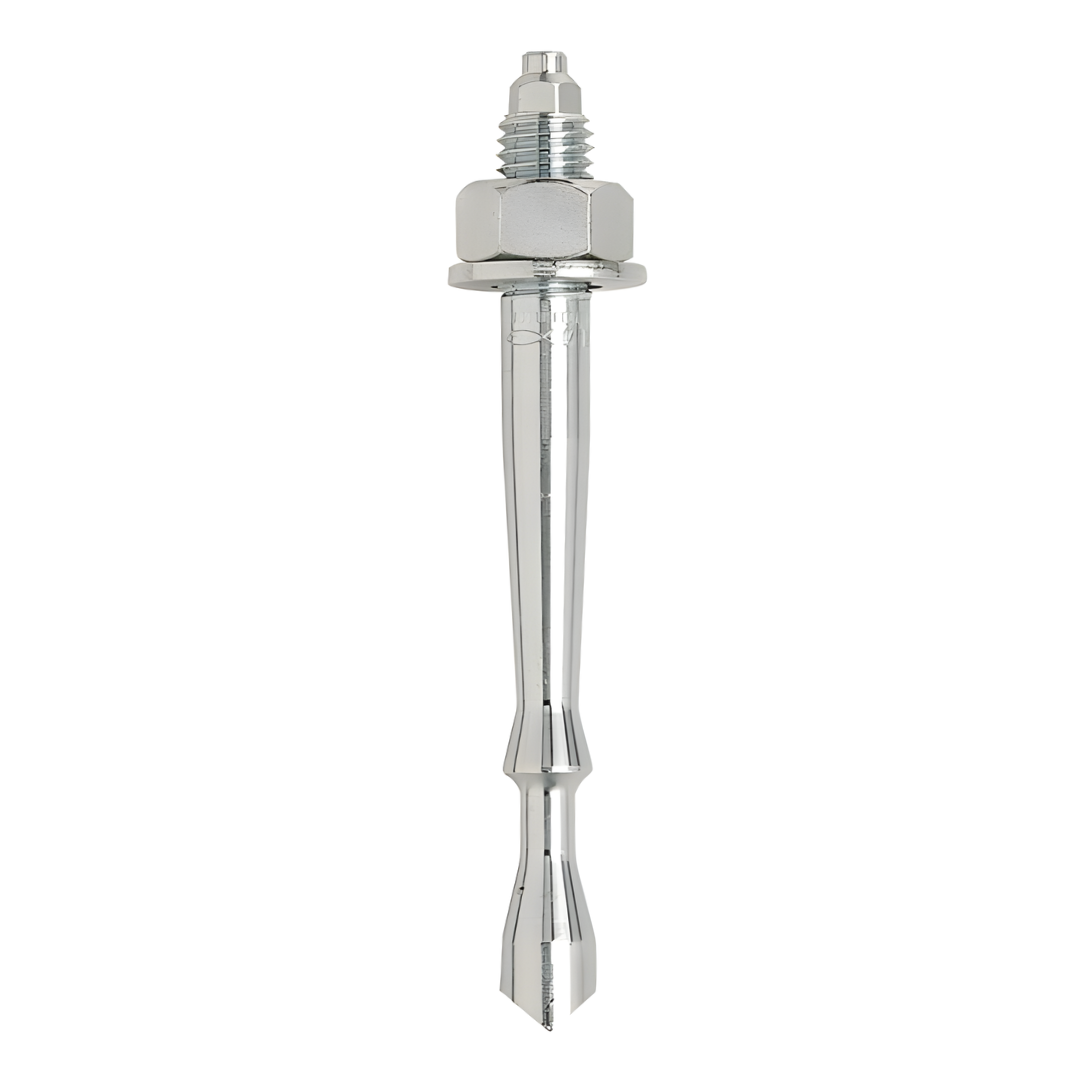

Krótka kotwa segmentowa FHB II-A S ze stali nierdzewnej Fischer M16 x 95/165 kod 97644 (10 szt.)
Krótki pręt stożkowy FHB II-A S, dzięki innowacyjnej formule ze stali nierdzewnej A4 - R70, gwarantuje wysokie mocowania oraz znaczne skrócenie czasu montażu i obciążenia.
Idealny do zastosowań w betonie spękanym i niespękanym o klasie wytrzymałości od C20/25 do C50/60.
Znak CE jest obecny tylko wtedy, gdy kotwa jest połączona z żywicą iniekcyjną Fischer FHB 345.
DOSTĘPNE WERSJE
- stal ocynkowana
- stal nierdzewna
- stal o wysokiej odporności na korozję
CECHY
Maksymalna wydajność: system Highbond FHB II osiąga najwyższe wartości obciążenia w betonie spękanym. W ten sposób potrzeba mniej punktów mocowania i mniejszych płyt.
Bez czyszczenia: specjalna formuła zastosowana w ampułkach FHB II-P/PF umożliwia instalację pręta stożkowego bez czyszczenia otworu.
Szybkie utwardzanie: specjalna formuła zastosowana w ampułkach FHB II-PF zapewnia szybki montaż bez czasu oczekiwania.
Brak odpadów: używając chemicznego kotwienia w ampułce FHB II-P/PF, nie ma potrzeby usuwania odpadów.
Optymalne: kotwy chemiczne w kartuszu FIS HB i w ampułce FHB II-P/PF mają takie same właściwości, gdy są używane z prętami stożkowymi FHB II-A S (wersja krótka) lub L (wersja długa). Dzięki temu możliwe jest wybranie najbardziej ekonomicznego rozwiązania w zależności od wymaganych potrzeb.
Wszechstronność: kotwa chemiczna w kartuszu FIS HB nadaje się do instalacji seryjnych, natomiast kotwa chemiczna w ampułce FHB II-P/PF stanowi najbardziej ekonomiczne rozwiązanie dla kilku instalacji lub zastosowań zanurzeniowych (z wyjątkiem wody morskiej).
JAK UŻYWAĆ PRODUKTU
System Highbond FHB II składa się z kotew chemicznych na bazie winylestrowej.
System FHB II to kotwa chemiczna z kontrolowanym rozprężaniem momentu obrotowego, odpowiednia do instalacji przelotowych i nieprzelotowych.
Żywica i utwardzacz znajdują się w dwóch oddzielnych pojemnikach i nie są mieszane ani aktywowane do momentu wytłoczenia przez mieszadło (kotwy chemiczne w kartuszu FIS HB) lub montażu pręta stożkowego (kotwa chemiczna w ampułce FHB II-P/PF).
- Przed instalacją należy oczyścić otwór zgodnie z poniższymi wskazówkami.
- Wytłoczyć chemiczną kotwę z kartusza bez pęcherzyków powietrza od dna otworu.
- Pręt stożkowy można zainstalować za pomocą chemicznej kotwy w kartuszu FIS HB lub w ampułce FHB II-P/PF. Kotwa chemiczna całkowicie przylega do powierzchni otworu.
- Podczas dokręcania śruby, pręt stożkowy jest wciągany do tulei żywicznej, która rozpręża się na powierzchni otworu.
- Żywica winyloestrowa bez styrenu całkowicie uszczelnia otwór.
- Podczas używania chemicznej kotwy w ampułce FHB II-P/PF, zainstaluj pręt stożkowy za pomocą wiertarki udarowej z funkcją obrotowo-udarową. Użyj adaptera montażowego RA-SDS, art. nr 62420.
Instalacja z żywicą w butelce
Instalacja z żywicą w kartuszu
KARTA TECHNICZNA KOTWY CHEMICZNEJ FISCHER
| Opis | Nr artykułu | J.M. | Kod EAN | Minimalny zakup/Wielokrotność [sztuk] | Ø otworu [mm] | Głębokość otworu [mm] | Głębokość zakotwienia [mm] | Maksymalna grubość mocowania [mm] |
|---|---|---|---|---|---|---|---|---|
| FHB II-A S M10 x 60/10 A4 | 97630 | szt. | 4006209976302 | 10 | 10 | 75 | 60 | 10 |
| FHB II-A S M10 x 60/20 A4 | 97631 | szt. | 4006209976319 | 10 | 10 | 75 | 60 | 20 |
| FHB II-A S M10 x 60/40 A4 | 97632 | szt. | 4006209976326 | 10 | 10 | 75 | 60 | 40 |
| FHB II-A S M10 x 60/60 A4 | 97633 | szt. | 4006209976333 | 10 | 10 | 75 | 60 | 60 |
| FHB II-A S M10 x 60/100 A4 | 97634 | szt. | 4006209976340 | 10 | 10 | 75 | 60 | 100 |
| FHB II-A S M12 x 75/10 A4 | 97635 | szt. | 4006209976388 | 10 | 12 | 90 | 75 | 10 |
| FHB II-A S M12 x 75/25 A4 | 97636 | szt. | 4006209976357 | 10 | 12 | 90 | 75 | 25 |
| FHB II-A S M12 x 75/40 A4 | 97637 | szt. | 4006209976364 | 10 | 12 | 90 | 75 | 40 |
| FHB II-A S M12 x 75/60 A4 | 97638 | szt. | 4006209976371 | 10 | 12 | 90 | 75 | 60 |
| FHB II-A S M12 x 75/100 A4 | 97639 | szt. | 4006209976395 | 10 | 12 | 90 | 75 | 100 |
| FHB II-A S M12 x 75/165 A4 | 97640 | szt. | 4006209976401 | 10 | 12 | 90 | 75 | 165 |
| FHB II-A S M16 x 95/30 A4 | 97641 | szt. | 4006209976418 | 10 | 16 | 110 | 95 | 30 |
| FHB II-A S M16 x 95/60 A4 | 97642 | szt. | 4006209976425 | 10 | 16 | 110 | 95 | 60 |
| FHB II-A S M16 x 95/100 A4 | 97643 | szt. | 4006209976432 | 10 | 16 | 110 | 95 | 100 |
| FHB II-A S M16 x 95/165 A4 | 97644 | szt. | 4006209976449 | 10 | 16 | 110 | 95 | 165 |
| FHB II-A S M20 x 170/50 A4 | 506919 | szt. | 4048962078329 | 4 | 25 | 190 | 170 | 50 |
| FHB II-A S M24 x 170/50 A4 | 97645 | szt. | 4006209976456 | 4 | 24 | 190 | 170 | 50 |
