Mitutoyo mesureur de circularité Roundtest RA-120 diamètre de palpage jusqu'à Ø280mm
€17.177,60 EUR
Inkl. Steuern.
Versandkosten werden beim Checkout berechnet.
Système de mesure de circularité Mitutoyo Roundtest RA-120, un instrument compact, fiable et simple à utiliser pour les mesures de circularité en atelier. Il offre des diamètres de palpage jusqu'à 280 mm avec un poids maximum des pièces de 25 kg.
Structure compacte qui intègre l'électronique et l'imprimante
Idéal pour une installation dans des espaces restreints
Grand écran LCD couleur garantissant une excellente visibilité
Fonctions de mesure activables en un seul clic
Programme de communication USB pour importer, créer, enregistrer et imprimer des certificats d'inspection sur PC
Déplacement vertical de 280 mm
Prend en charge 16 langues
Diamètre maximal de palpage de 280 mm et poids de 25 kg

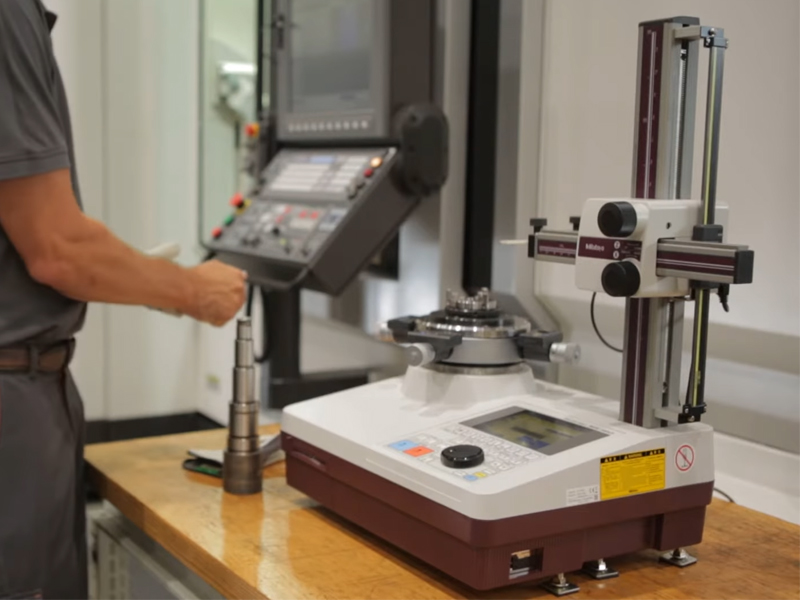

Le mesureur de circularité RA-120 de Mitutoyo est un instrument compact, fiable et simple à utiliser pour les mesures de circularité en atelier. Sa structure compacte intégrant l'électronique et l'imprimante est idéale pour une installation dans des espaces restreints.
Ce qui rend le RA-120 extrêmement facile à utiliser, même pour les opérateurs les moins expérimentés, c'est la présence d'un grand écran LCD couleur garantissant une excellente visibilité, des fonctions de mesure activables en un seul clic et un support en 16 langues.
Utilisable pour l'analyse de circularité, coaxialité, planéité, faux-rond (radial), faux-rond (axial), perpendicularité, écart d'épaisseur et parallélisme.
Les données relevées peuvent être transférées via le programme de communication USB pour importer, créer, enregistrer et imprimer des certificats d'inspection sur PC. Microsoft Excel est requis pour un fonctionnement correct.

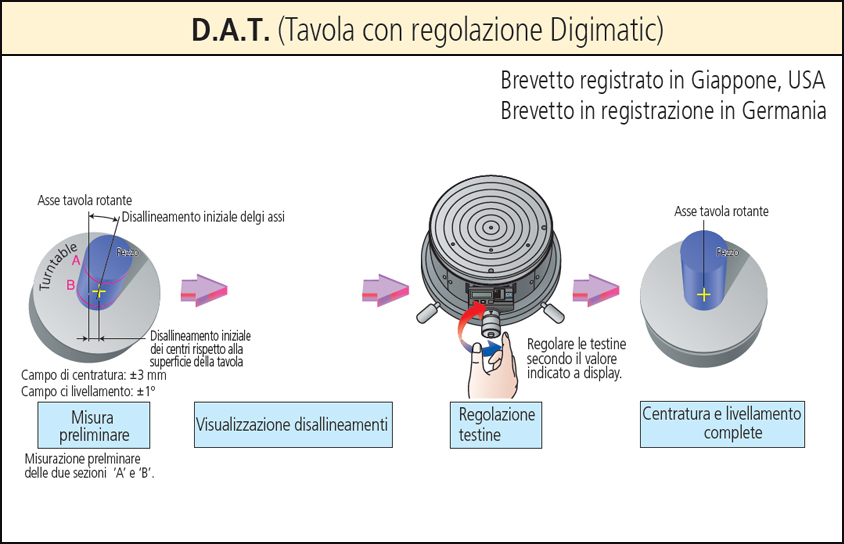

Table avec réglage digimatic (DAT) de haute précision et rapidité de positionnement
Le mesureur de circularité RA-120 est équipé d'une table rotative de haute précision qui fournit numériquement les valeurs de réglage pour un centrage et une mise à niveau corrects.
Ainsi, même l'opérateur qui utilise cet appareil pour la première fois pourra compléter facilement cette procédure indispensable pour la mesure de circularité.

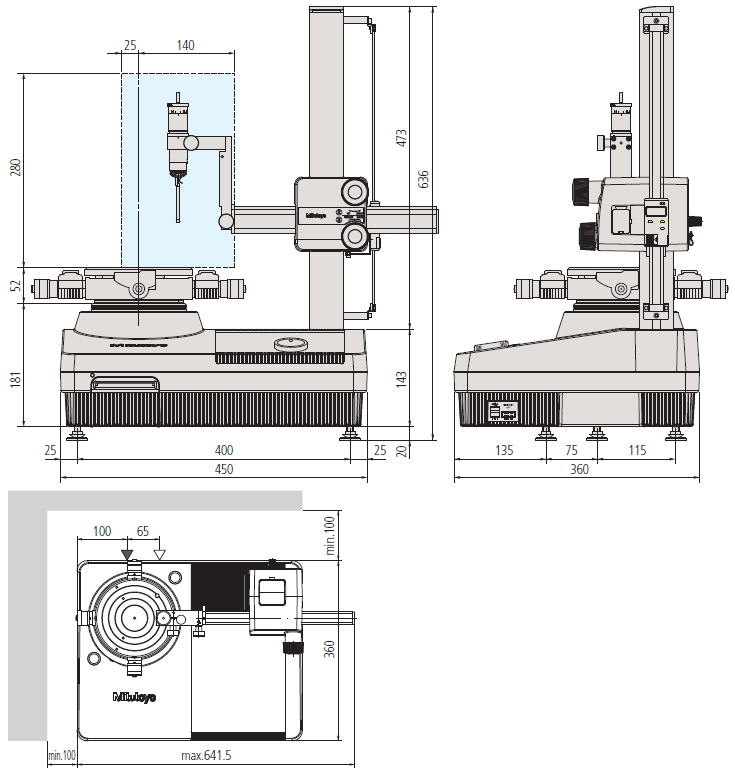

Données techniques
| Précision de rotation radiale | (0,04+0,0006H) μm H: Hauteur mesurée depuis la surface de la table (mm) |
| Précision de rotation axiale | (0,04+0,0006X) µm X: Distance radiale par rapport au centre (mm) |
| Centrage et mise à niveau | DAT |
| Diamètre maximal de palpage | 280 mm |
| Diamètre maximal de la pièce | 440 mm |
| Charge maximale de la table | 25 kg |
| Plage de centrage | ± 3 mm |
| Plage de mise à niveau | ± 1° |
| Déplacement vertical | 280 mm |
| Hauteur maximale de palpage | 280 mm (depuis le haut) 480 mm (depuis le bas) |
| Profondeur maximale de palpage | 100 mm |
| Analyses | Circularité - Coaxialité - Planéité - Faux-rond (radial) - Faux-rond (axial) - Perpendicularité - Écart d'épaisseur - Parallélisme |
| Imprimante | Intégrée |
| Logiciel | ROUNDPAK |
Mitutoyo, leader mondial dans la fabrication d'instruments de mesure
Robustesse, fiabilité et précision sont les caractéristiques qui ont toujours distingué les produits Mitutoyo.
La technologie de pointe de chaque instrument de mesure est le résultat de décennies de recherche et développement, positionnant l'entreprise comme leader dans le secteur de la métrologie de précision dans une large gamme de secteurs, notamment l'ingénierie, l'industrie manufacturière et la métrologie.
SKU : 211-543-13
