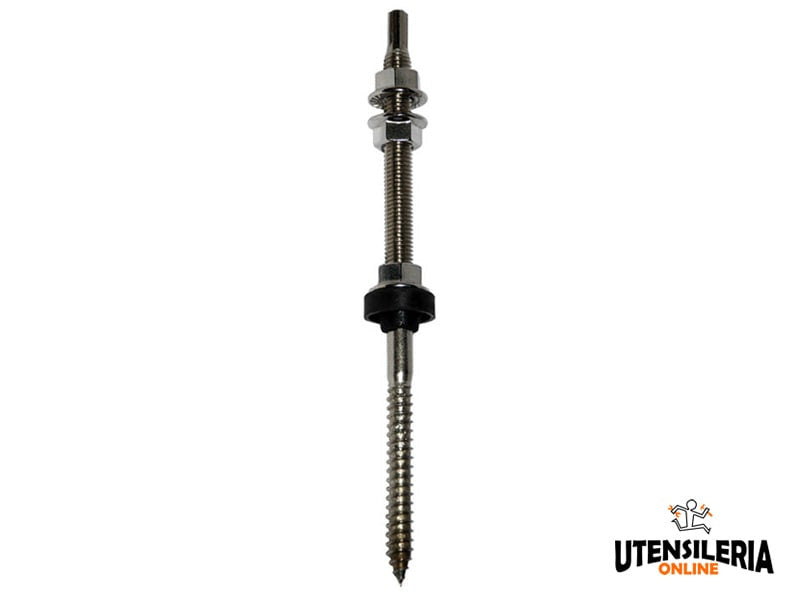

Vis à double filetage STSR en acier inoxydable A2 M12x350mm cod.71828 (25pz)

Vis double filetage STSR en acier inoxydable A2 avec joint d'étanchéité

La vis double filetage pour installations photovoltaïques sur toitures en plaques ondulées avec structure porteuse en bois ou en béton.

CARACTÉRISTIQUES

Vis et boulons en acier inoxydable A2-70 selon les normes EN ISO 3506-1/2;2009.

Complète: la vis double filetage STSR est fournie préassemblée avec un joint en EPDM, un écrou pour le serrage et une paire d'écrous pour la connexion aux supports MW ou SSP.
Rapide: installation rapide car la toiture n'a pas besoin d'être retirée pendant l'installation.
Étanchéité: grâce au joint en EPDM, l'étanchéité de la toiture est maintenue.

ADAPTÉ POUR

Système de toiture en plaques ondulées avec:
Profil Solar-light, Profil Solar-fish.

Fixation de la vis double filetage STSR:
Avec un ancrage chimique FIS V sur des poutres et des dalles en béton.
Avec un ancrage chimique FIS V et une cheville à réseau FIS HK sur des planchers en béton cellulaire.
Directement sur des charpentes en bois après avoir réalisé un avant-trou.

COMMENT UTILISER LE PRODUIT

• Déterminer la longueur de la vis double filetage STSR en fonction de l'épaisseur de la structure porteuse de support.
• Définir l'entraxe des vis double filetage STSR en fonction des charges de neige et de vent de la zone d'installation de l'installation et de l'inclinaison de la toiture.
• Déterminer la position des vis double filetage STSR en fonction de la structure porteuse et de la disposition de l'installation.
• Forer le support en fonction du diamètre de la vis et du type de support.
• Fixer la vis double filetage STSR à la structure en s'assurant que le joint en EPDM est en contact avec la toiture.
• Serrer l'écrou à bride MU F sur le joint pour maintenir l'étanchéité.
• Fixer la plaque de connexion SSP ou MW, en ajustant sa hauteur à l'aide des écrous MU F.

FICHE TECHNIQUE
