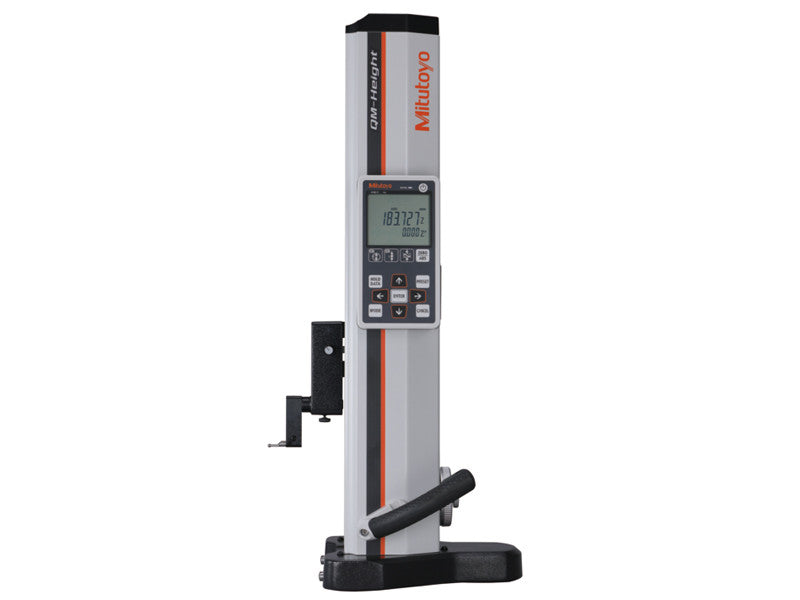

Mitutoyo colonne de mesure QM-Height 518-240 plage 0-350 mm résolution 0,001 mm interface Digimatic USB
€4.268,90 EUR
Inkl. Steuern.
Versandkosten werden beim Checkout berechnet.
Le Mitutoyo QM-Height est un instrument de mesure de hauteur numérique hautes performances capable d'offrir la meilleure précision de sa catégorie ±(2,4 + 2,1 L/600) μm dans une plage de mesure de 0 à 350 mm.
Plage de mesure 0 ÷ 350 mm
Encodeur linéaire ABSOLUTE haute précision pour la détection des cotes.
Version sans déplacement pneumatique
Affichage numérique pour une lecture rapide de la mesure
Répétition des programmes partiels mémorisés
Permet de mesurer les diamètres internes et externes par la différence entre le point maximum et le point minimum
Jugement GO/±NG via l'insertion des tolérances supérieure et inférieure
Affichage monté sur le corps de l'instrument et palpeur qui se déplace de manière indépendante
Le mesureur de hauteur numérique QM-Height de Mitutoyo fait de ses hautes performances son principal atout. Il offre en effet la meilleure précision de sa catégorie ±(2,4 + 2,1 L/600) μm.
Avec une plage de mesure de 0 à 350 mm, il a été développé pour être extrêmement facile et intuitif à utiliser. Le panneau de contrôle numérique simple et facile à lire permet d'effectuer la plupart des mesures d'un seul bouton.
Le QM-Height peut être utilisé pour mesurer la hauteur, les différences de hauteur (pas), les largeurs internes/externes, les diamètres internes/externes, le diamètre primitif, les hauteurs maximales/minimales de surfaces de forme libre et le dénivelé via la mesure par balayage. De plus, le QM-Height rappelle la mesure immédiatement précédente et affiche la différence entre les résultats.
L'encodeur linéaire ABSOLUTE à induction électromagnétique maintient l'origine. Ainsi, il n'est pas nécessaire de réinitialiser l'origine à la mise sous tension, sauf en cas de changement environnemental significatif.
Caractéristiques et avantages
Jugement GO/±NG via LED
Les LED indiquent l'état du jugement de tolérance : vert pour GO, rouge pour +NG et orange pour -NG. L'état est également indiqué par les symboles correspondants qui apparaissent sur l'écran.
Disposition simple des boutons
Des pictogrammes ont été ajoutés aux boutons les plus fréquemment utilisés. Les boutons disposés en croix, basés sur des concepts d'ingénierie humaine, sont utilisés pour obtenir une meilleure opérabilité.
Palpeur standard
Outre la mesure de la hauteur, le mécanisme et le firmware propriétaires Mitutoyo permettent la mesure par balayage des diamètres internes/externes, des hauteurs maximales/minimales et des dénivelés.
Encodeur ABSOLUTE
L'encodeur ABSOLUTE de type à induction électromagnétique maintient l'origine. Par conséquent, l'impostation de l'origine à la mise sous tension n'est pas nécessaire.
Sortie externe
Le mesureur QM Height est équipé de ports Digimatic et USB de série. Alternativement, le système de communication sans fil U-WAVE-T peut être ajouté pour transmettre instantanément les données à un PC.
Alimentation
Le QM Height est alimenté par 4 piles alcalines A/LR6. Il peut également être utilisé avec quatre batteries NiMH AA rechargeables ou un adaptateur CA alternatif.
Molette d'élévation de la sonde
Utilisée pour la mesure, elle permet la régulation précise ou grossière de la hauteur de la sonde.
Données Techniques
| Type de mesureur | Numérique |
| Unité de mesure | Millimètres |
| Plage | 0 - 350 mm |
| Résolution | 0,001 / 0,005 mm |
| Précision | ±(2,4+2,1L/600) µm L = longueur de mesure (mm) |
| Perpendicularité | 7 µm |
| Air floating | Non |
| Échelle | ABSOLUTE électromagnétique inductif |
| Affichage | LCD monochrome TN |
| Fonction de mesure | Mesures 1D : hauteur de diamètre, pas, Max/Min/Tir (Max-Min), tolérances, préréglage, mémorisation de données |
| Méthode de déplacement | Manuel |
| Guide de méthode | Roulement |
| Alimentation | 4 x Batteries alcalines type AA LR6 - 4 x Batteries rechargeables AA Ni-MH - Adaptateur AC (optionnel) |
| Durée de la batterie | 1.200 heures |
Mitutoyo, leader mondial dans la production d'instruments de mesure
Robustesse, fiabilité et précision, sont les caractéristiques qui ont toujours distingué les produits Mitutoyo.
La technologie de pointe de chaque instrument de mesure est le résultat de décennies de recherche et développement, positionnant l'entreprise comme leader dans le secteur de la métrologie de précision dans une large gamme de secteurs, notamment l'ingénierie, l'industrie manufacturière et la métrologie.
EAN : 4946368760568
SKU : 518-240
