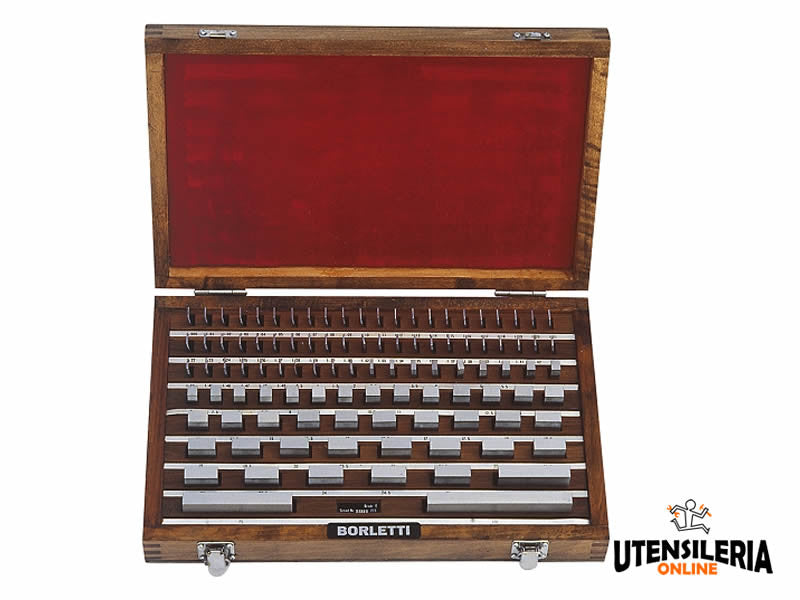

Johnson-Parallelendmaßsatz, 32-teilig, BRA32/0, Güteklasse 0, Präzisionsmessung, Borletti
€428,78 EUR
Inkl. Steuern.
Versandkosten werden beim Checkout berechnet.
Parallelendmaße 32-teilig Johnson Borletti - Klasse 0
Für hochpräzise Kontrollen, wie z.B. Standardmessungen für metrologische Labore.
Präzision gemäß DIN 861 ISO 3650
BESCHREIBUNG
Referenz-Parallelendmaße sind Referenzmessinstrumente zur Überprüfung anderer Instrumente. Die Verpackung enthält 32 Teile unterschiedlicher Maße. Lieferzeit 15 Tage.
Es ist möglich, die kompletten Referenzblöcke mit der ACCREDIA-Zertifizierung Typ A/1 online zu erwerben: Kalibrierung an 5 Punkten + Ebenheitsmessung, Messunsicherheit der Abweichung zur Mitte (0,07 + 0,5·L) µm.
Im Zertifikat sind die verwendeten Kalibrierverfahren, die Normale, mit denen das Messinstrument verglichen wurde, und die zur Optimierung der Messung durchgeführten Maßnahmen angegeben.
| NENNMASSE | NENNMASSE | GENAUIGKEITSGRAD 0 |
| über mm | bis mm | Ebenheitstoleranz μm |
| - | 150 | 0,1 |
| 150 | 500 | 0,15 |
| 500 | 1000 | 0,18 |
| NENNMASSEBEREICHE | NENNMASSEBEREICHE | ABWEICHUNGEN DER NENNMASSE AN ALLEN PUNTEN |
| über mm | bis mm | Grad 0 μm |
| - | 10 | ± 0,12 |
| 10 | 25 | ± 0,14 |
| 25 | 50 | ± 0,20 |
| 50 | 75 | ± 0,25 |
| 75 | 100 | ± 0,30 |
| 100 | 150 | ± 0,40 |
| 150 | 200 | ± 0,50 |
| 200 | 250 | ± 0,60 |
| 250 | 300 | ± 0,70 |
| 300 | 400 | ± 0,90 |
| 400 | 500 | ± 1,10 |
| 500 | 600 | ± 1,30 |
| 600 | 700 | ± 1,50 |
| 700 | 800 | ± 1,70 |
| 800 | 900 | ± 1,90 |
| 900 | 1000 | ± 2,00 |
| Genauigkeitsgrad | Nennmaß | Inkremente (mm) | Teile (Nr.) |
|---|---|---|---|
| 0 | 1,005 mm | - | 1 |
| 1,01 - 1,09 mm | 0,01 | 9 | |
| 1,10 - 1,90 mm | 0,1 | 9 | |
| 1 - 9 mm | 1 | 9 | |
| 10 - 30 mm | 10 | 3 | |
| 50 mm | - | 1 |
SKU : BRA32/0
