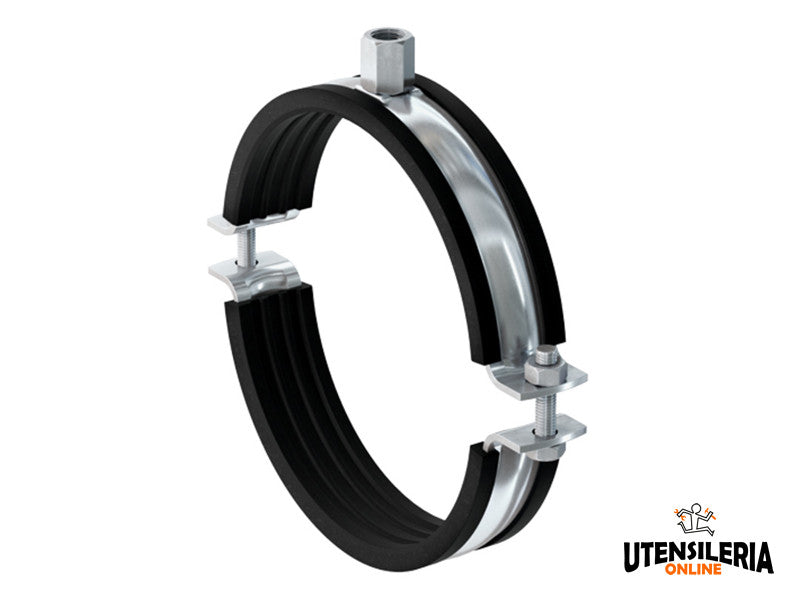

Fischer collier pour tuyaux lourds FRSM filetage métrique 244-250mm M12/M16 (10 pcs)
  • Fischer collier pour tuyaux lourds FRSM filetage métrique 244-250mm M12/M16 (10 pcs)
  • Fischer collier pour tuyaux lourds FRSM filetage métrique 244-250mm M12/M16 (10 pcs)
Fischer collier pour tuyaux lourds FRSM filetage métrique 244-250mm M12/M16 (10 pcs)

Fischer collier pour tuyaux lourds FRSM filetage métrique 244-250mm M12/M16 (10 pcs)

€341,55 EUR
Inkl. Steuern. Versandkosten werden beim Checkout berechnet.

Collier de serrage pour tuyauteries à double vis Fischer FRSM avec joint pour l'isolation acoustique et raccord métrique adapté pour les charges moyennes/lourdes avec un diamètre jusqu'à 12"" pouces.

Fixation rapide des tuyauteries

Système de fermeture à double vis

Idéal pour les applications industrielles

Écrou à double métrique M10/M12 ou M12/M16

Plage de serrage de 19-23 à 500-508 mm

Pour tuyauteries métalliques et plastiques

Réglage sans démontage du collier

Testé pour les charges moyennes/lourdes

Installation avec barres filetées

Joint pour l'isolation acoustique

Le collier de serrage pour tuyauteries FRSM fait partie du système SaMontec Seismic pour le support de tuyauteries avec charges moyennes/lourdes. Possibilité de support antisismique même sur installations existantes sans démonter l'installation.

L'écrou de connexion de ce collier a une double métrique M10/M12 ou M12/M16 dans ses versions les plus grandes pour permettre des choix de montage optimisés. À partir du Ø 124 mm, il est possible d'installer le collier avec 2 barres filetées latérales, comme par exemple dans le cas de fixation de tuyauteries de drainage en fonte au plafond.

Le système de fermeture à clic garantit l'installation de la tuyauterie sans démontage du collier. Le collier est équipé d'un joint pour l'isolation acoustique.

Matériau: Acier DD11

Zincage: 5-9µm

Vis de blocage: Tête plate avec encoche cruciforme

Insert isolant: EPDM

Plage de température: -50°C ÷ +110°C

Dureté: 45 ± 5° Shore A

Comportement au feu: DIN 4102 Classe B2

Disponible en différentes tailles:

Code Filetage - A Dimension nominale Plage de serrage - D Largeur - B Hauteur - H Largeur x épaisseur - bxs Hauteur - Z Vis de blocage Charge statique max Emballage
FRSM 124-129 M10/M12 093709 M10 / M12 - 124 - 129 mm 194 mm 165 mm 30 x 3,0 mm 92 mm M8 3.00 kN 20 pièces
FRSM 131-137 M10/M12 093710 M10 / M12 - 131 - 137 mm 202 mm 173 mm 30 x 3,0 mm 97 mm M8 3.00 kN 20 pièces
FRSM 138-145 M10/M12 093711 M10 / M12 5"" 138 - 145 mm 210 mm 180 mm 30 x 3,0 mm 100 mm M8 3.00 kN 20 pièces
FRSM 156-162 M10/M12 093712 M10 / M12 - 156 - 162 mm 227 mm 198 mm 30 x 3,0 mm 109 mm M8 3.00 kN 20 pièces
FRSM 165-171 M10/M12 093713 M10 / M12 6"" 165 - 171 mm 255 mm 207 mm 30 x 3,0 mm 114 mm M8 3.00 kN 20 pièces
FRSM 188-194 M10/M12 093714 M10 / M12 7"" 188 - 194 mm 278 mm 230 mm 30 x 3,0 mm 125 mm M8 3.00 kN 10 pièces
FRSM 196-203 M10/M12 093715 M10 / M12 - 196 - 203 mm 287 mm 239 mm 30 x 3,0 mm 130 mm M8 3.00 kN 10 pièces
FRSM 205-214 M12/M16 505453 M12 / M16 - 205 - 214 mm 289 mm 264 mm 40 x 4,0 mm 147 mm M12 5.00 kN 10 pièces
FRSM 219-225 M12/M16 505454 M12 / M16 8"" 219 - 225 mm 300 mm 272 mm 40 x 4,0 mm 152 mm M12 5.00 kN 10 pièces
FRSM 244-250 M12/M16 505455 M12 / M16 - 244 - 250 mm 325 mm 300 mm 40 x 4,0 mm 165 mm M12 5.00 kN 10 pièces
FRSM 267-273 M12/M16 505456 M12 / M16 10"" 267 - 273 mm 348 mm 323 mm 40 x 4,0 mm 177 mm M12 5.00 kN 10 pièces
FRSM 297-304 M12/M16 505457 M12 / M16 - 297 - 304 mm 379 mm 354 mm 40 x 4,0 mm 192 mm M12 5.00 kN 10 pièces
FRSM 320-328 M12/M16 505458 M12 / M16 12"" 320 - 328 mm 403 mm 378 mm 40 x 4,0 mm 204 mm M12 5.00 kN 10 pièces
FRSM 348-356 M16 504594 M16 - 348 - 356 mm 480 mm 403 mm 50 x 5,0 mm 213 mm M16 8.00 kN 1 pièce
FRSM 364-372 M16 504595 M16 - 364 - 372 mm 496 mm 419 mm 50 x 5,0 mm 221 mm M16 8.00 kN 1 pièce
FRSM 400-409 M16 504596 M16 - 400 - 409 mm 533 mm 456 mm 50 x 5,0 mm 240 mm M16 8.00 kN 1 pièce
FRSM 454-462 M16 504597 M16 - 454 - 462 mm 586 mm 509 mm 50 x 5,0 mm 266 mm M16 8.00 kN 1 pièce
FRSM 500-508 M16 504598 M16 - 500 - 508 mm 632 mm 555 mm 50 x 5,0 mm 290 mm M16 8.00 kN 1 pièce
Schéma technique collier FRSM Fischer

COMMENT UTILISER LE PRODUIT

Illustration instructions collier FRSM Fischer
SKU : 505455
