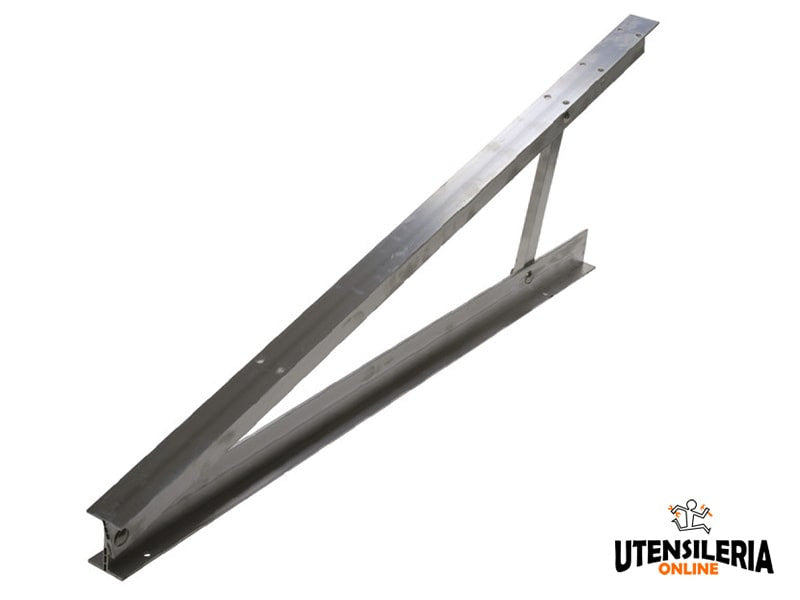

Fischer cadre triangulaire pré-assemblé STFN 10°-15° toit plat 5 pièces

Structure triangulaire préassemblée STFN 10°-15°

Le triangle préassemblé pour toits plats pour modules orientés à la fois verticalement et horizontalement.

CONTENU INCLUS DANS LE PRIX

Le triangle STFN est fourni préassemblé et les accessoires de connexion aux profilés Solar sont inclus dans l'emballage.

• n. 5 triangle STFN 10°-15°
• n. 20 Vis T.E. M8x20 A2
• n. 20 écrous à bride M8 A2

CARACTÉRISTIQUES

Structure triangulaire en aluminium AW 6063/6060 T66 selon EN 755-2:2013. Boulonnerie en acier inoxydable A2-70 selon EN ISO 3506-1/2:2009.

Flexible: le triangle est disponible en 2 modèles (STFN 10°-15° et STFN 25°-30°-35°), en déplaçant la diagonale entre 2 positions et 3 positions respectivement, 5 angles différents sont possibles (10°, 15°, 25°, 30° et 35°).
Polyvalent: les deux triangles STFN permettent une disposition des modules à l'horizontale et à la verticale.

COMMENT UTILISER LE PRODUIT

• Définir l'entraxe des triangles STFN en fonction des charges de neige et de vent de la zone d'installation du système.
• Identifier la position des triangles STFN en fonction de la structure porteuse et de la disposition du système.
• Fixer la base du triangle STFN à la surface plane à l'aide d'un ancrage approprié déterminé en fonction du type et de la stratigraphie du support.
• Connecter le profilé Solar à la diagonale du triangle STFN à l'aide des vis fournies.

FICHE TECHNIQUE
