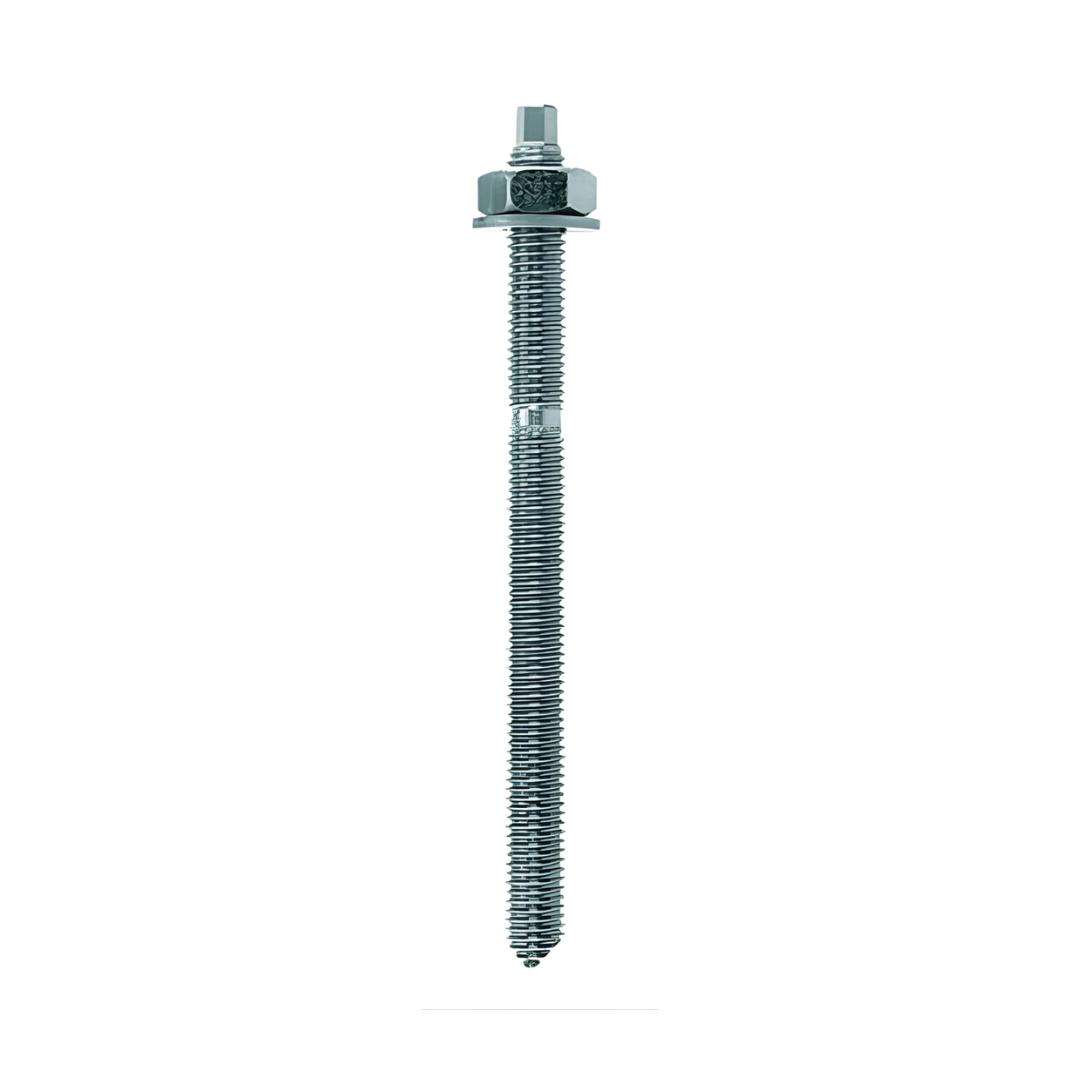

Fischer barre filetée RG M acier inoxydable A4-70 M20 x 260 mm (lot de 10) cod.50267

Barres filetées RG M en acier inoxydable A4-R70

Le marquage CE existe si et seulement si la barre filetée est associée à des résines fischer FIS SB, des fiole RM, FIS EM, FIS PB, FIS V, FIS VS, FIS VW, FIS VT, T-Bond, FIS C700 HP dans les limites décrites dans l'ETA européen correspondant.

ANCRES CHIMIQUES CERTIFIÉES POUR

Béton fissuré et non fissuré.

CARACTÉRISTIQUES

La fixation d'éléments en acier (étriers, profilés, etc.) sur des ouvrages en béton fissuré et non fissuré doit être effectuée en utilisant une ancre époxy fischer FIS EM, disponible en formats de 390, 585 et 1500ml, et des barres filetées fischer FIS A ou fischer RG M avec diamètre M8÷M30, ou barres filetées au mètre fischer (zinguées cl. 8.8 ou en acier inoxydable A4) avec diamètre M8÷M30.

MATÉRIAU

Barre filetée en acier inoxydable A4

• Résistance ultime caractéristique 700 N/mm2
• Résistance caractéristique à la limite d'élasticité 450 N/mm2
• Classe de résistance à la corrosion A4-70 (EN ISO 3506-1)

MÉTHODE DE CONCEPTION

L'ancrage est utilisé pour des fixations soumises à des charges statiques ou quasi-statiques et sismiques sur des supports en béton armé ou non armé de classe de résistance de C20/25 à C50/60, conformément à la norme EN 206:2000-12.

L'ancrage est utilisé sur des supports en béton fissuré et non fissuré et appliqué sur du béton sec, humide et dans des trous submergés. L'évaluation de l'aptitude à l'emploi de l'ancrage en relation avec les exigences de résistance mécanique, de stabilité et de sécurité doit être effectuée conformément au Technical Report 029 de l'EOTA ou conformément à l'Annexe D de la norme ACI 318-08.
L'évaluation en relation avec les exigences de résistance au feu doit être effectuée conformément au Technical Report TR 020:2004 de l'EOTA.

MODE D'EMPLOI

Forer par rotation-percussion ou avec un carottier selon les indications fournies dans la certification.
Nettoyer soigneusement le trou en utilisant un pistolet à air comprimé (p > 6 bar) et un écouvillon approprié. Deux soufflages, deux brossages, deux soufflages sont nécessaires. Pour l'utilisation, la cartouche nécessite un pistolet professionnel à shuttle et un embout mélangeur statique.
Avec une cartouche neuve, avant d'effectuer l'installation, extruder environ 10 cm de matériau jusqu'à ce que la résine devienne grise.
Injecter la résine de manière régulière en commençant par le fond du trou. Pour les trous profonds, il est nécessaire d'utiliser un KIT TROU PROFOND fischer approprié (écouvillons, rallonges, adaptateur SDS, adaptateurs d'injection).
Introduire la barre avec un mouvement rotatif, de manière à permettre une distribution et une adhérence régulières de la résine.
Respecter les temps de durcissement et de prise prévus par les données d'installation avant d'appliquer la charge.

DÉTAILS DE LA BARRE FILETÉE RG M
