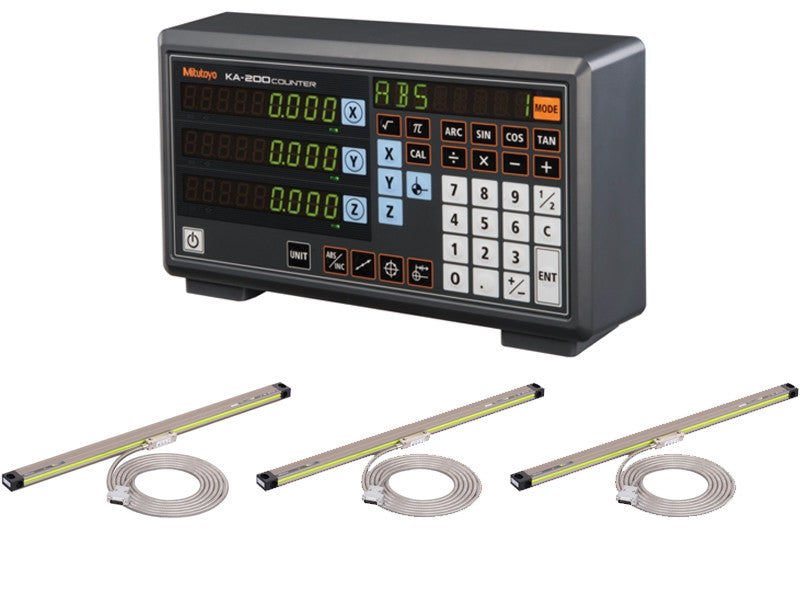

Mitutoyo kit visualisateur de cotes KA-213 à 3 axes avec 3 règles graduées course effective 3000mm
Kit Mitutoyo composé d'un visualisateur de cotes à 3 axes KA-213 et de 3 règles digitales AT715-1000 pour une course utile effective de 3000mm. Combinaison qui vous permettra une lecture rapide et précise du déplacement axial de votre machine-outil, améliorant ainsi sa précision et sa productivité.
Contenu du kit
1 x Visualisateur de cotes KA-213
code 174-185D
3 x Règle digitale AT-715, 1000mm
code 539-817N
Visualisateur de cotes à 3 axes KA-213, lecture rapide et précise du déplacement dans les machines-outils
L'utilisation du visualisateur de cotes à 3 axes KA-213, lorsqu'il est utilisé en combinaison avec les règles digitales, garantit une plus grande précision et productivité à votre machine-outil. Le visualisateur élimine la nécessité d'effectuer des mesures manuelles, ce qui permet de gagner du temps et de réduire les erreurs de lecture.
Le visualisateur affiche les cotes des axes, permettant à l'opérateur de contrôler avec précision la position de l'outil. Cela permet d'obtenir une plus grande précision et, par conséquent, une qualité améliorée du produit fini.
Cette plus grande précision dans le positionnement se traduit par une réduction notable des rebuts dus aux erreurs de mesure, augmentant ainsi le rendement productif.
Le display à 7 segments à 8 chiffres, associé à une interface utilisateur intuitive, garantit une lecture claire et immédiate des données. Les multiples fonctions intégrées simplifient considérablement les opérations de mesure, même les plus complexes.
Données Techniques
| Axes | 3 |
| Affichage | LED |
| N° caractères | 8 |
| Résolution |
Série AT100 : 0,05 - 0,0001 mm Série AT715 : 0,01 - 0,001 mm |
| Dimensions | 260 x 167 x 80 mm |
| Affichage du diamètre | Oui |
| Calcul 1/2 | Oui |
| Conversion mm/pouces | Oui |
| Élaboration de séquence de trous | Oui |
| Points de référence d'échelle | Oui |
| Compensation d'erreur linéaire | Oui |
| Approximation au point zéro (INC) | Oui |
| Somme des données de deux règles | Oui |
| Commutation du système de coordonnées | Oui |
| Message d'erreur | Oui |
| Extinction du dernier chiffre non significatif | Oui |
| Réglage de la direction de mesure | Oui |
| Sauvegarde de la mémoire | Oui |
| Pas d'usinage | Oui |
| Réglage de la résolution | Oui |
| Élimination du scintillement de l'écran | Oui |
| Température de fonctionnement | 0°C - 45°C |
| Sortie (optionnelle) | RS-232C / USB |
Règle digitale AT715 avec système de mesure à induction électromagnétique absolue
Pour améliorer la qualité productive des machines-outils manuelles neuves ou anciennes comme les fraiseuses, les aléseuses, les tours, les rectifieuses, Mitutoyo a développé les règles digitales AT715-1000 qui, lorsqu'elles sont associées à un visualisateur de cotes, permettent une plus grande précision et rapidité dans l'usinage.
Avec une longueur effective de 1000 mm et une précision de ±7 µm, cette règle digitale vous permettra d'augmenter la productivité, en permettant de gagner du temps et d'accroître également la précision dimensionnelle des pièces produites, garantissant une praticité maximale.
Le système de mesure à induction électromagnétique absolue du AT715-1000 détecte et affiche sa position absolue, éliminant ainsi la nécessité d'insérer le point de référence à chaque mise sous tension.
Les deux directions de montage du système permettent une application facile sur les machines-outils avec des espaces restreints. Étant donné son utilisation à proximité étroite des machines, sa structure a été étudiée pour garantir un degré de protection IP67 contre l'eau et la poussière, de manière à être utilisable même dans des environnements hostiles.
Données Techniques
| Méthode de mesure | Système à induction électromagnétique |
| Longueur effective | 1.000 mm |
| Précision | ±7 µm |
| Résolution | 0,001 / 0,005 (sélectionnable via visualisateur KA ou KLD) |
| Vitesse maximale de réponse | 50 m/min |
| Pas de division de signal | 20 µm |
| Longueur du câble | 5 mètres |
| Marquage | CE |
