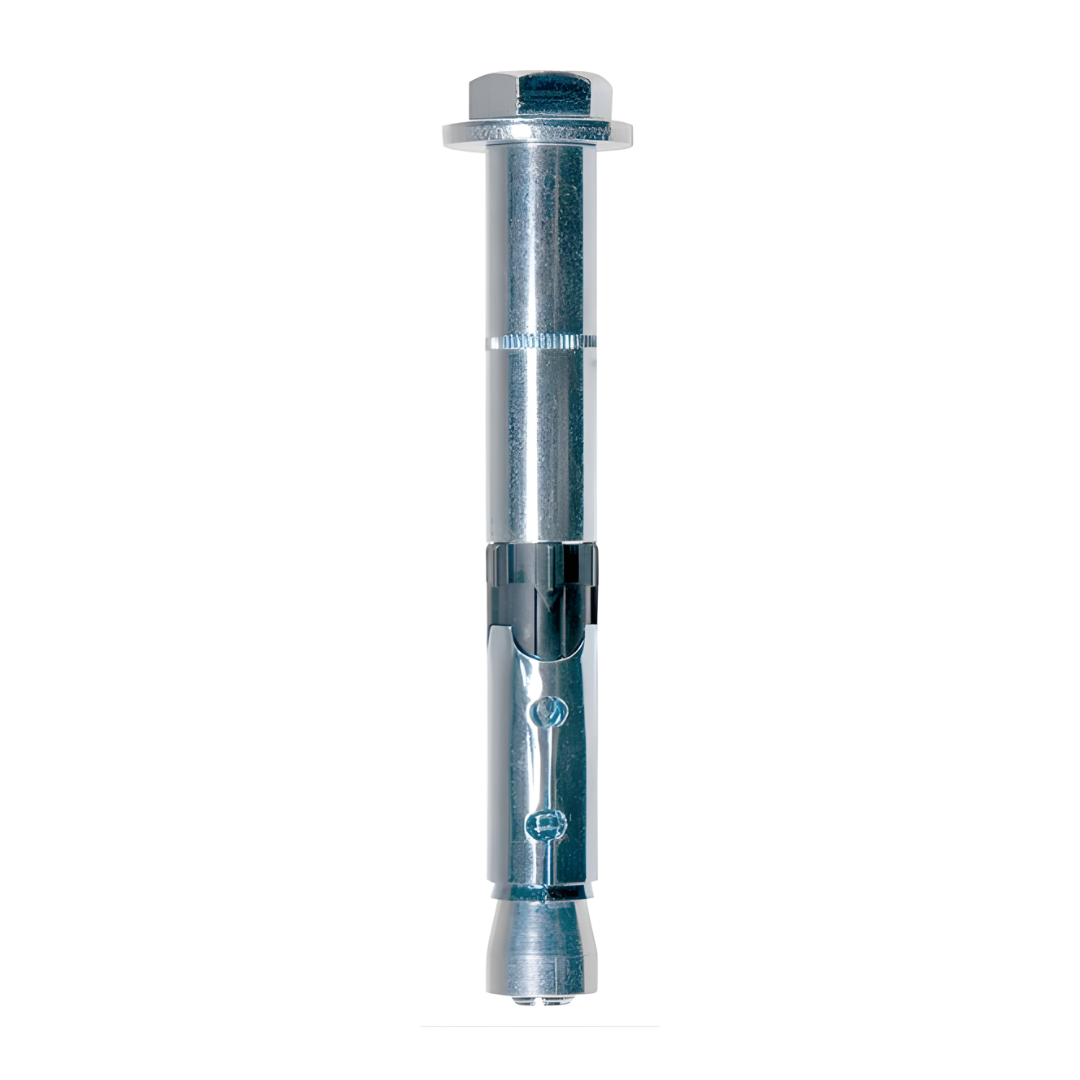

Fischer ancrage à expansion FH II 10/25 S acier inoxydable vis à tête hexagonale 10 mm M6 béton fissuré lot de 50 pièces
L'ancrage à expansion Fischer FH II-S de diamètre 10x avec vis à tête hexagonale est un système de fixation haute performance conçu pour des applications exigeantes dans le béton fissuré et non fissuré. Ce produit est disponible en deux versions : acier galvanisé et acier inoxydable.
L'ancrage à expansion Fischer FH II-S avec vis à tête hexagonale, grâce à l'action combinée de la tige de la vis et du corps de l'ancrage, permet une résistance au cisaillement élevée. Offrant la même capacité de fixation avec un nombre réduit de points de fixation.
Lorsque le couple de serrage est appliqué, le cône d'expansion est inséré dans la douille, l'élargissant contre les parois du trou. La douille en plastique noir empêche la rotation de l'ancrage, garantissant une expansion sécurisée. Cela signifie que le dispositif est tiré vers la base d'ancrage.
La géométrie optimisée réduit l'énergie de pose et permet une installation sans effort.
L'ancrage haute performance Fischer FH II-S avec vis à tête hexagonale est idéal pour fixer des consoles, des structures en acier et des rayonnages pour entrepôts dans du béton fissuré et non fissuré.
Cet ancrage à expansion est disponible en deux versions : acier galvanisé ou acier inoxydable. Cette dernière offre une résistance accrue à la corrosion et aux agents atmosphériques, ce qui en fait la solution idéale pour une utilisation en extérieur.
Applications
Balustrades
Escaliers
Consoles
Constructions en acier
Échelles
Passerelles porte-câbles
Machines
Portails
Façades
Grilles
Approuvé pour:
- Béton de C20/25 à C50/60, fissuré
- Béton de C20/25 à C50/60, non fissuré
Convient également pour:
- Béton C12/15
- Pierre naturelle à structure compacte
Certifications
ETA - Évaluation Technique Européenne. Évaluation Technique Européenne ETA-07/0025 ETAG 001 Opz. 1 - Pour béton fissuré
Disponible en différentes tailles:
| Produit | Code | Matériau | Certification | Diamètre du trou - do | Profondeur minimale du trou pour installation traversante - h2 | Longueur de l'ancrage - l | Épaisseur maximale fixable - t fix | Filetage - M | Clé de serrage SW | Conditionnement |
| FH II 10/10 S gvz | 503133 | Acier galvanisé | ETA | 10 mm | 65 mm | 70 mm | 10 mm | M6 | 10 mm | 50 pièces |
| FH II 10/10 S R | 510923 | Acier inoxydable | ETA | 10 mm | 65 mm | 69 mm | 10 mm | M6 | 10 mm | 50 pièces |
| FH II 10/25 S gvz | 503134 | Acier galvanisé | ETA | 10 mm | 80 mm | 85 mm | 25 mm | M6 | 10 mm | 50 pièces |
| FH II 10/25 S R | 510924 | Acier inoxydable | ETA | 10 mm | 80 mm | 84 mm | 25 mm | M6 | 10 mm | 50 pièces |
| FH II 10/50 S gvz | 503135 | Acier galvanisé | ETA | 10 mm | 105 mm | 110 mm | 50 mm | M6 | 10 mm | 50 pièces |
Comment utiliser le produit
FH II convient pour une installation traversante.
Lorsque le couple de serrage est appliqué, le cône est attiré dans le corps de l'ancrage, qui se dilate contre la paroi du trou.
L'anneau noir en plastique évite la rotation de l'ancrage et compense le glissement lors du serrage, de sorte que l'élément à fixer est comprimé contre le support d'ancrage.
