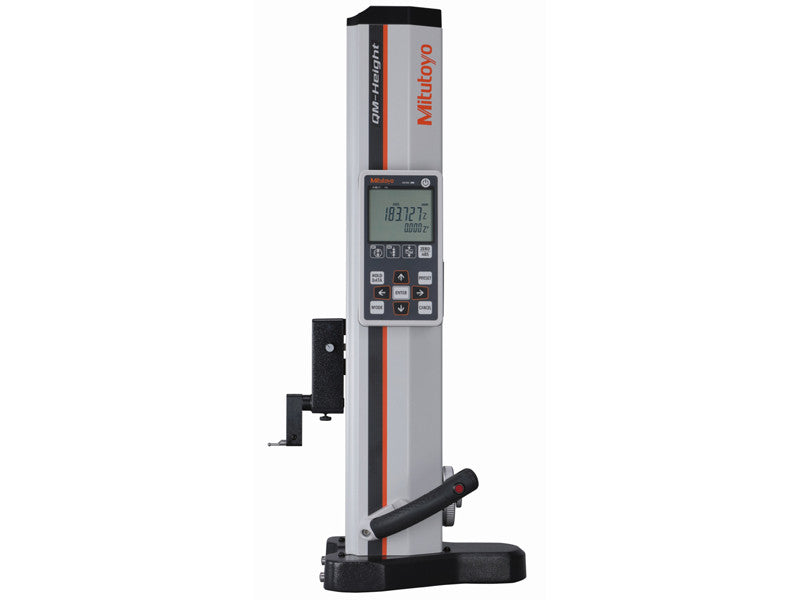

Mitutoyo kolumna pomiarowa QM-Height 518-244 zakres pomiarowy 0-465 mm z poduszką powietrzną
Cyfrowy wysokościomierz Mitutoyo QM-Height z funkcją zawieszenia pneumatycznego. Oferuje wysoką wydajność, zapewniającą najlepszą w swojej klasie dokładność ±(2,4 + 2,1 L/600) μm w zakresie pomiarowym od 0 do 350 mm.
Zakres pomiarowy 0 ÷ 350 mm
Wysokoprecyzyjny enkoder liniowy ABSOLUTE do wykrywania wymiarów.
Funkcja zawieszenia pneumatycznego dla łatwego przemieszczania po płycie wzorcowej
Cyfrowy wyświetlacz do szybkiego odczytu pomiarów
Powtarzanie wcześniej zapisanych częściowych programów
Umożliwia pomiar średnic wewnętrznych i zewnętrznych poprzez różnicę między punktem maksymalnym a minimalnym
Ocena GO/±NG poprzez wprowadzenie górnej i dolnej tolerancji
Wyświetlacz zamontowany na korpusie przyrządu i sonda poruszająca się niezależnie
Cyfrowy wysokościomierz QM-Height firmy Mitutoyo wyróżnia się przede wszystkim swoją wysoką wydajnością. Oferuje on bowiem najlepszą w swojej klasie dokładność ±(2,4 + 2,1 L/600) μm.
Z zakresem pomiarowym od 0 do 350 mm, został zaprojektowany tak, aby był niezwykle łatwy i intuicyjny w użyciu. Prosty i czytelny cyfrowy panel sterowania umożliwia wykonanie większości pomiarów jednym dotknięciem.
Zintegrowana funkcja zawieszenia pneumatycznego wykorzystuje wewnętrzną pompę, która umożliwia płynne przemieszczanie się po płycie wzorcowej.
QM-Height może być używany do pomiaru wysokości, różnic wysokości (stopni), szerokości wewnętrznych/zewnętrznych, średnic wewnętrznych/zewnętrznych, średnicy podziałowej, maksymalnych/minimalnych wysokości powierzchni o dowolnym kształcie oraz nierówności dzięki pomiarom skaningowym. Ponadto, QM-Height zapamiętuje poprzedni pomiar i wyświetla różnicę między wynikami.
Enkoder liniowy ABSOLUTE z indukcją elektromagnetyczną utrzymuje punkt zerowy. W ten sposób nie ma potrzeby ustawiania punktu zerowego przy włączaniu, chyba że nastąpi znacząca zmiana środowiska.
Cechy i zalety
Ocena GO/±NG za pomocą diod LED
Diody LED wskazują status oceny tolerancji: zielony dla GO, czerwony dla +NG i pomarańczowy dla -NG. Status jest również wskazywany przez odpowiednie symbole, które pojawiają się na wyświetlaczu.
Prosty układ przycisków
Piktogramy zostały dodane do najczęściej używanych klawiszy. Klawisze ułożone krzyżowo, oparte na koncepcjach inżynierii człowieka, są używane do uzyskania lepszej funkcjonalności.
Standardowa sonda
Oprócz pomiaru wysokości, opatentowany mechanizm i oprogramowanie Mitutoyo umożliwiają skanowanie pomiarów średnic wewnętrznych/zewnętrznych, maksymalnych/minimalnych wysokości i nierówności.
Enkoder ABSOLUTE
Enkoder ABSOLUTE typu indukcyjnego elektromagnetycznego utrzymuje punkt zerowy. W związku z tym nie jest konieczne ustawianie punktu zerowego przy włączaniu.
Wyjście zewnętrzne
Wysokościomierz QM Height jest standardowo wyposażony w porty Digimatic i USB. Alternatywnie, można dodać system komunikacji bezprzewodowej U-WAVE-T, aby natychmiast przesyłać dane do komputera.
Zasilanie
QM Height jest zasilany 4 bateriami alkalicznymi AA/LR6. Może być również używany z czterema akumulatorami NiMH AA lub alternatywnie z zasilaczem sieciowym.
Pokrętło do podnoszenia sondy
Służy do pomiaru, umożliwiając precyzyjną lub zgrubną regulację wysokości sondy.
Funkcja zawieszenia pneumatycznego
Naciśnięcie przycisku na uchwycie aktywuje wewnętrzną pompę pneumatyczną. Podstawa unosi się na poduszce powietrznej i może być płynnie przesuwana nad płaszczyzną odniesienia.
Dane techniczne
| Typ miernika | Cyfrowy |
| Jednostka miary | Milimetry |
| Zakres | 0 - 350 mm |
| Rozdzielczość | 0,001 / 0,005 mm |
| Dokładność | ±(2,4+2,1L/600) µm L = długość pomiarowa (mm) |
| Prostopadłość | 7 µm |
| Pływanie powietrza | Tak |
| Skala | ABSOLUTE indukcyjno-elektromagnetyczna |
| Wyświetlacz | Monochromatyczny LCD TN |
| Funkcja pomiarowa | Pomiary 1D: wysokość średnicy, skok, Max/Min/Bicie (Max-Min), tolerancje, ustawienia wstępne, pamięć danych |
| Metoda przemieszczania | Ręczna |
| Metoda prowadzenia | Rolkowe |
| Zasilanie | 4 x baterie alkaliczne typu AA LR6 - 4 x akumulatory AA Ni-MH - Zasilacz AC (opcjonalnie) |
| Żywotność baterii | 90 godzin (gdy funkcja zawieszenia pneumatycznego jest włączona) |
